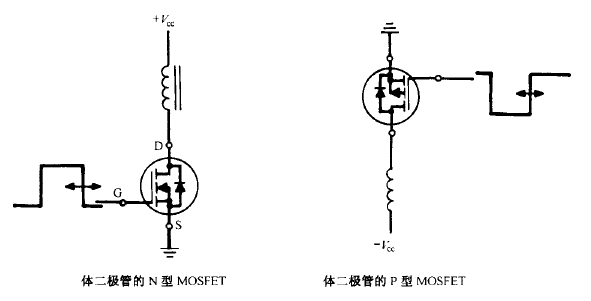

體二極管的 N 型 MOSFET 體二極管的 P 型 MOSFET圖 9.18 N 型和 P 型 MOS四T 管中的體二極管 。

關于 N 溝道 MOSFET 管，二極管阻止 負的漏據極間電壓 ，關于 P 溝道 MOSFET 管，二極管阻止正的漏掘極間電壓由于在漏源極之間普通不會施加反向電壓 （ 關于 N 型 MOSFET 管，漏極相對源極為負 ： 關于 P 型 MOSFET 管，漏極相對源極極性為正） ，所以這個寄生二極管對大局部開關電源拓?fù)涫菦]有什么影響的 。但有一些狀況下也需求 MOSFET 管接受反壓 ，特別 是在如圖 3.1 和圖3.3所示的半橋和全橋拓?fù)渲小２贿^在這些拓?fù)渲泻?jiǎn)直都有一個死區時間，這個死區時間是從體 二極管導通的時辰（貯存在變壓器漏感中的能量反應到電網時）到它被施加反向電壓的時辰。死區使正向電流和反向電壓之間有延遲，所以MOSFET管的二極管較弱的反 向恢復特性是沒什么影響的 。但是，假如一個全新的電路拓?fù)湫枨驧OS因T管承圖9.19當必需允許反向電流流過受反向電壓，則必需在漏極串連一個阻斷二極管。由于體MOSFET管時，應防止運用體二極管。二極管的存在，馬達驅動電路或具有電感負載的電路可能為阻止電流流經體二極管（它的反向恢復特性不好），要附加阻斷二極管DI串聯到漏極。將反向恢復特性更好會存在問題。高頻諧振電路拓?fù)?C 13 章） 通常請求開關管必需能 在接受正向電流以后立刻展受反向電壓 。這時能夠運用如的 D2 并聯在 DI  陽極和 Ql 源極上圖9.19所示的電路 。二極管 Dl  阻止正向電流過 MOSFET管中的體二極管 ，快速反向恢復二極管 D2 為正向電流提供通路 。
