貼片電容：可分為無極性貼片電容和有極性貼片電容兩類，無極性電容下述兩類封裝最為常見，即0805、0603；而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：
類型封裝形式耐壓
A321610V
B352816V
C603225V
D734335
貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04表示長度是0.04英寸，02表示寬度0.02英寸，其他類同型號尺寸英制尺寸公制尺寸長度及公差寬度及公差厚度及公差。

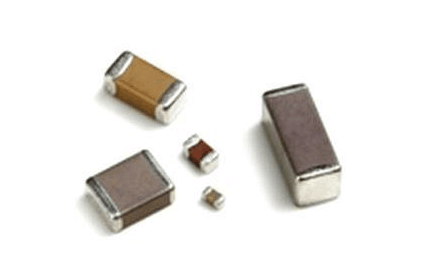

單片陶瓷電容器(通稱貼片電容)是目前用量比較大的常用元件，就AVX公司生產的貼片電容來講有NPO、X7R、Z5U、Y5V等不同的規格，不同的規格有不同的用途。下面我們僅就常用的NPO、X7R、Z5U和Y5V來介紹一下它們的性能和應用以及采購中應注意的訂貨事項以引起大家的注意。不同的公司對于上述不同性能的電容器可能有不同的命名方法，這里我們引用的是AVX公司的命名方法，其他公司的產品請參照該公司產品手冊。
Y5V電容器
Y5V電容器是一種有一定溫度限制的通用電容器，在-30℃到85℃范圍內其容量變化可達+22%到-82%。Y5V的高介電常數允許在較小的物理尺寸下制造出高達4.7μF電容器。Y5V電容器的取值范圍如下表所示
封裝DC=25VDC=50V
08050.01μF---0.39μF0.01μF---0.1μF
12060.01μF---1μF0.01μF---0.33μF
12100.1μF---1.5μF0.01μF---0.47μF
22250.68μF---2.2μF0.68μF---1.5μF
Y5V電容器的其他技術指標如下:
工作溫度范圍-30℃---+85℃
溫度特性+22%-----82%
介質損耗最大5%
