一、電壓法判斷數字集成電路好壞
1、如果數字集成電路的供電電壓正常，焊接良好，而測得其電源引腳的電壓值過低，則可判定該被測數字集成 電路已損壞。
2、如果測得數字集成電路電源電壓引腳的電壓值正常，但其他引腳的電壓值大多失常，則說明接地引腳是虛焊，而該集成電路大多正常。
3、如果測得數字集成電路的個別或少數幾個引腳的電壓值偏離正常值較大，則應先檢查與這個引腳所對應原外圍元器件電路是否有故障，如電阻短路、斷路、電容漏電或被擊穿等。若外圍元器件電路無故障，則說明該被測數字集成電路已損壞。
4、如果測得數字集成電路的大多數引腳的電壓值均偏離正常值較多，并且其供電電源電壓正常、電源和接地引腳都沒虛焊，則可判定該數字集成電路已損壞。
二、TTL電路質量性能的檢測
仔細觀察TTL集成電路的型號，查找相關數據手冊，找出該集成電路的接地端，最好能查到其內部電路圖或接線圖。
將萬用表的選擇開關撥至R×1K檔，黑表筆接待測集成電路的接地端，紅表筆依次測試各輸入端和輸出端對地的直流電阻值。正常情況下，集成電路各引腳對地電阻值應為3~10kΩ。若某一引腳對地電阻阻值小于1 kΩ或大于12 kΩ，則該集成電路已經損壞。
將萬用表紅筆接地，用黑表筆依次測試集成電路各輸入端和輸出端。在正常情況下，各端對地的反向電阻值均應大于40 kΩ。而損壞的集成電路各引腳對地電阻值則低于1 kΩ。正常的TTLT電路的電源正、負引腳，其正向電阻值與反向電阻值均較其他引腳對地電阻值小，最大不超過10 kΩ。若此值為零或無窮大，則說明此集成電路的電源引腳已損壞。
三、電壓法區分TTL電路與CMOS電路
根據其型號區分，如CC4000、CD4006和MC14021均屬于CMOS電路，而CT3020和74系列均屬于TTL電路。
根據其電源電壓區分，在不知道數字集成電路型號的情況下，若其能在3~4.5V或5.5~18V的電壓下正常工作，則可以肯定它是CMOS電路。也可用萬用表測試集成電路的輸出電平，當電源電壓為5V時，將電路的輸入端接高電平、低電平，再用萬用表測試輸出端，測試出的高低電平之差若接近5V，則是CMOS集成電路;若接近3.5V，則是TTL集成電路。
根據其輸出電平的電壓值來區分：以最簡單的門電路為例，電源電壓選用5V，將萬用表置于直流電壓10V檔，把集成電路的輸入端依次接高、低電平，分別測量其輸出端的高、低電平所對應的電壓值。如果它們之間的差值接近5V，則它是CMOS電路;如果它們之間的差值接近3.5V，則它是TTL電路。
四、區分CMOS電路與高速CMOS電路
由于CMOS電路的電源電壓為3~18V，而高速CMOS電路電源電壓為2~6V，因此當給集成電路加上2~2.5V的電壓后，若集成電路正常工作，則說明集成電路是高速CMOS電路，否則，此集成電路是CMOS電路。

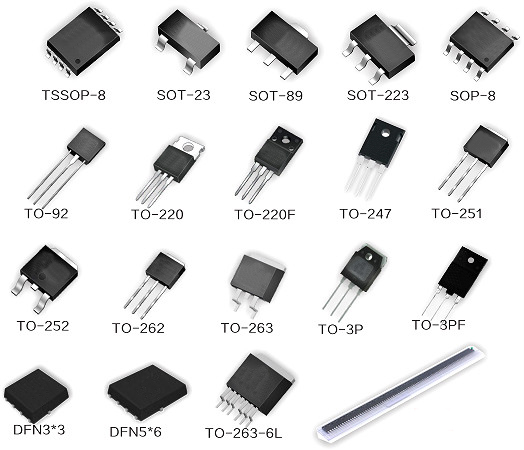

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
