單片機控制可控硅的220V電路圖解

首先來說，220V交流電的負載是多大，是感性負載負載還是阻性負載，正常輸出功率是多大等這些都要考慮進去。

1、對于阻性負載

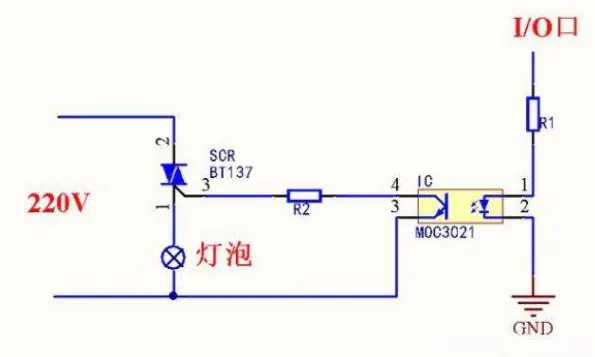

比如普通的燈泡，一般是30到40W左右，如果用220V交流電來控制通斷，簡單點的就用一個雙向可控硅直接控制，BT137電流達到7A，耐壓值600V，驅動燈泡足夠了

也可以加一個光耦

2、對于感性負載

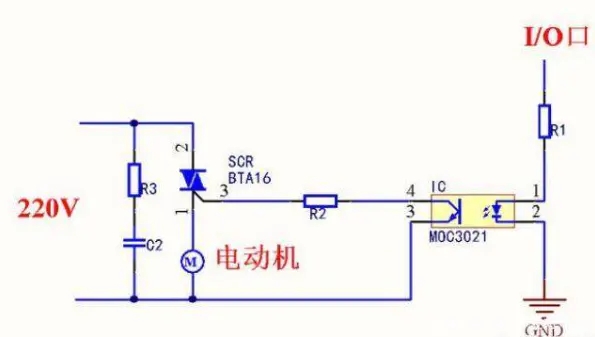

比如電動機，因?yàn)樗膬?nèi)部有線圈，100W的電動機在啟動的時候可能達到1000W，因此這類電器電路就要加多一個阻容吸收電路，必要時候同時加一個壓敏電阻，可以使10471，根據實際間距選擇合適的壓敏電阻，因?yàn)樗矊?dǎo)通時候電壓很高，這樣就有起到過壓保護，以防一通電或者關斷時候產生感應電動勢產生的電壓把可控硅擊穿，有時候還會串聯一個電感。

使用可控硅三極管MOS管的單片機控制220V交流電通斷電路圖解

使用單片機控制220V交流電的通斷，方法非常多。使用繼電器是最方便的，但是繼電器通斷會有聲音，很不好，而且繼電器有次數限制，容易壞。題主也說明不用繼電器，下面提供幾種方法吧，供大家參考。

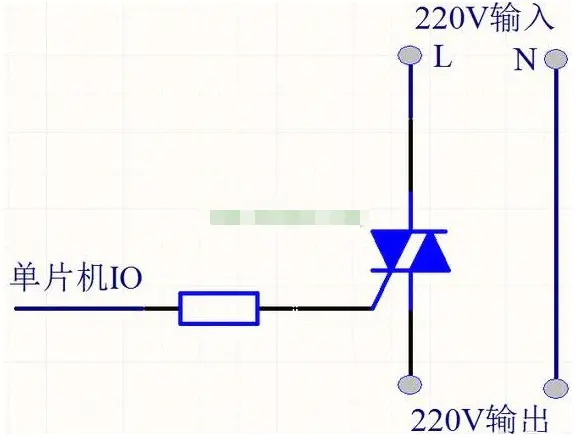

（1）使用雙向可控硅，注意是交流電，使用雙向可控硅而不是單向可控硅。

這種情況比較簡單，但是電路可靠性不高，220V和單片機電源必須共地，電路故障很容易高壓燒毀低壓端的單片機。

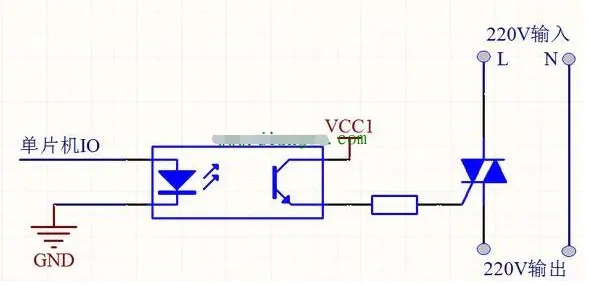

低壓控制高壓，最好做隔離，上圖為使用光耦隔離的控制方式，也可以使用其它物理隔離芯片。

（2）使用三極管、MOS管的控制方式

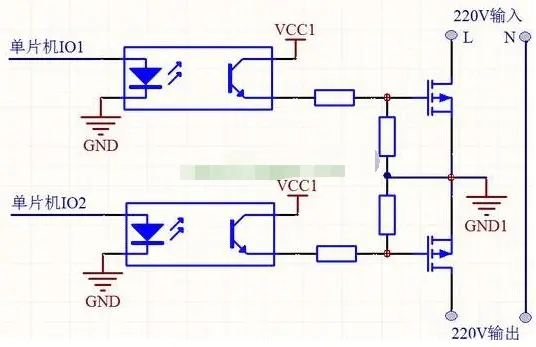

上圖是使用MOS管作開關的電路原理圖，因?yàn)槭墙涣麟姡褂脙蓚€(gè)N溝道的MOS管背靠背連接，該圖只是一部分示意圖，真正的電路還有很多關鍵技術，比如采樣交流電的極性、判斷零點，實現過零開通、斷開，以減少對設備的損耗。以及過流、短路保護，區分容性負載上電瞬間的波形與過流、短路波形的區別，防止誤保護。使用三極管的原理也是類似的，由于篇幅的原因，就不為大家詳細說明了，真正要詳細分析幾千字估計都不夠。
