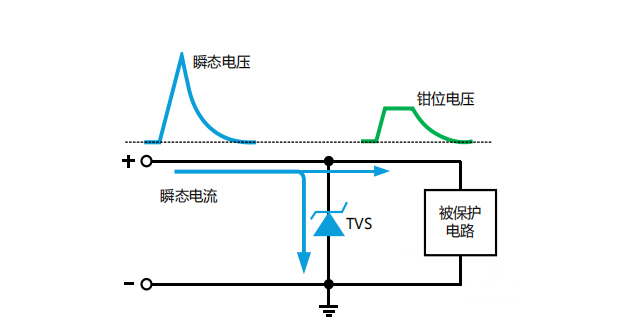

工欲善其事必先利其器，TVS選型之前，首選對TVS的參數要有個詳細地了解。

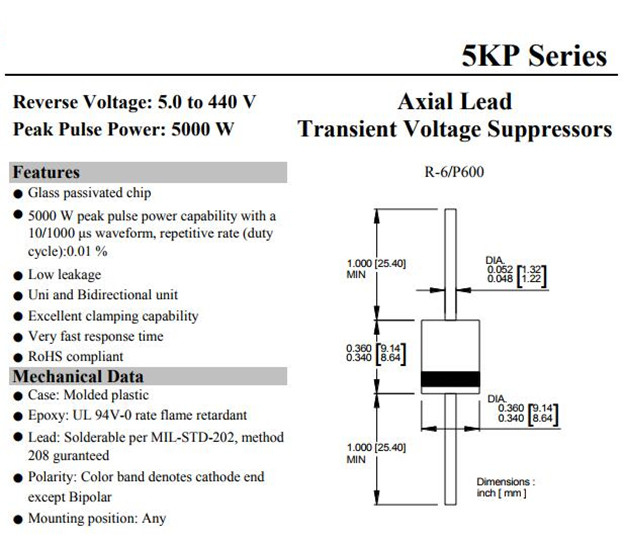

TVS參數詳解
• VRWM ：截止電壓， TVS的最高工作電壓，可連續施加而不引起TVS劣化或損壞狀態下，達到的最大的直流電壓或交流峰值電壓。 在VRWM下，TVS是不工作的，不導通。
• VC：鉗位電壓，施加規定波形的峰值脈沖電流IPP時，TVS兩端測得的峰值電壓。
• VBR：擊穿電壓，是TVS管的最小雪崩電壓。指在V-I特性曲線上，在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。
• IR：漏電流，亦稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS的最大電流，其值是在截止電壓下測量的。
• IPP： 峰值脈沖電流，一般在10/1000μs電流波形下的峰值。
• IT：測試電流。
• C：電容值，對于同功率等級的TVS而言，電壓越低電容值就越大。在通信線路的防護中，尤其要注意TVS的電容值。
• 封裝形式：從TVS的封裝形式，可以看出其功率大小。TVS的芯片面積直接決定其功率等級。
TVS選型
1）要確定被保護電路中的最大直流或連續工作電壓，電路的額定標準電壓和“高端”容限；
2）TVS的額定瞬態功率要大于電路中可能出現的最大瞬態浪涌功率；
3）TVS的截止電壓要大于被保護電路的最高工作電壓；
4）TVS的最大鉗位電壓要小于后級被保護電路中的損壞電壓；
5）確定好TVS最大箝位電壓后，其峰值脈沖電流要大于瞬態浪涌電流；
6）對于數據接口的電路保護，還需注意選取具有合適電容的TVS。比如：當信號頻率或傳輸速率較高時,應選用低電容系列的TVS；
TVS選型事項
1）規格書手冊給的只是特定脈寬下的吸收功率峰值，而實際電路中的脈沖寬度是變化不定，心里要有個數，對寬脈沖要降額應用；
2）對于小電流負載電路的保護，要有意識地增加限流電阻；
3）要注意TVS二極管的穩態平均功率是否在安全范圍之中；
4）要考慮溫度變化，正常而言，瞬態抑制二極管在-55°C到150°C之間工作，電路中溫度比較高的情況下要降額應用；
5）TVS瞬態抑制二極管的引線長短，要與被保護線路相對。
6）針對數據接口或通信線路中的防護，要盡可能選取電容值比較小的TVS二極管。
7）直流保護電路大多選單向TVS管，交流保護電路大多選雙向TVS管、多路保護電路選TVS陣列器件，大功率保護電路選專用保護模塊。
8）在使用TVS管過程中，考慮到TVS的離散性，盡量減少串/并數量。
