MOS管功率放大器電路圖是由電路穩壓電源模塊、帶阻濾波模塊、電壓放大模塊、功率放大模塊、AD轉換模塊以及液晶顯示模塊組成。

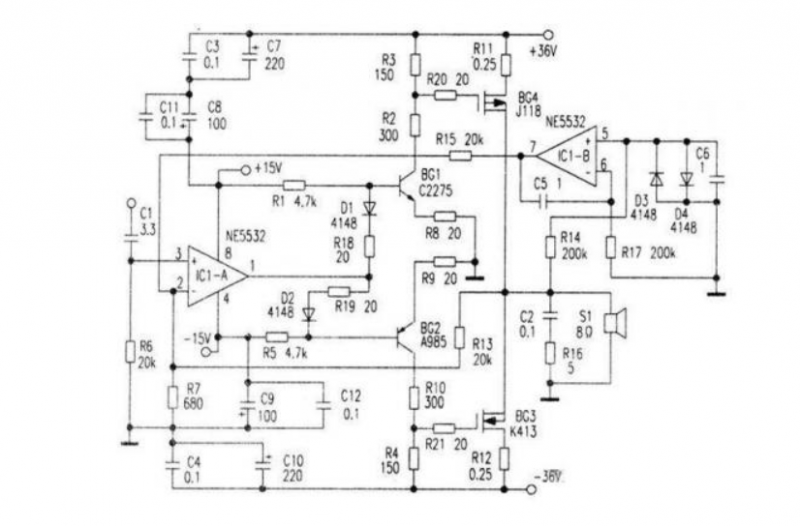

1.場效應管功放電路圖
2.場效應管功放電路原理
IC1-A起電壓放大作用，限于供電電壓的緣故，該級信號輸出幅度不超過±15V，如果后級采用射隨器輸出，則輸出功率偏小。本電路既要發揮運放設計簡潔、性能優良的特點，又要滿足合適的輸出功率。所以本電路由兩組電源(±15V、±36V)供電，穩壓±15V供給運放使用，±36V供給后級使用。BG1、BG2為共射極電路，R8、R9為負反饋電阻，R1、R5、D1、D2、R18、R19為BG1、BG2提供穩定的直流偏置，以保證其處于導通狀態，本級除電壓放大作用之外，更主要是實現了不同電源供電電路的信號耦合。
場效應管是電壓放大器件，雖然對驅動電流沒有特別要求，但是要考慮場效應管輸入電容對高頻特性的影響。所以，驅動信號的內阻應足夠小。BG3、BG4的驅動信號分別取自BG2、BG1的負載R4、R3。BG1、BG2的集電極負載電阻被分為兩段，這是由于場效應管的柵源驅動電壓不得大于20伏。BG3、BG4為MOSFET對管組成的漏極輸出級。R11、R12為源極負反饋電阻。ICl-B的作用是穩定末級中點的宜流電壓，以實現功放直流化。R13、R7是環路負反饋電阻。R20、R21.為防止MOS管高頻自激而設;C2、R16的作用是防止電路自激。
3.場效應管功放電路作用
場效應管放大器（FET amplifier）是一種使用場效應管（field-effect transistor (FET)）的放大器。在放大器應用中，場效應管的主要優點是它能提供非常高的輸入阻抗以及低輸出阻抗。
