下圖可以看到3144霍爾傳感器內部組成，輸出信號處于三極管的集電極，當進入磁場后，output與GND導通
之前使用光耦為PC817，該光耦的優點就是價廉物美，但其不適合用在高速場合，一般用于隔離開關信號，如單片機控制繼電器等（注意其電流、導通條件）。
為了較好的測量電機轉速，在本文中選用了6N137高速光耦（10MBit/s），因其較快的響應速度、該芯片也可以用在485、usart、CanBus一類的通訊上。

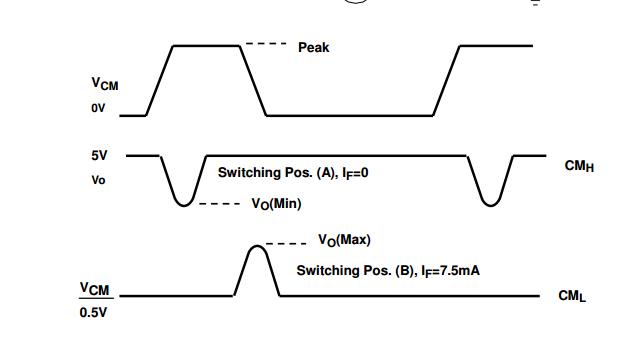

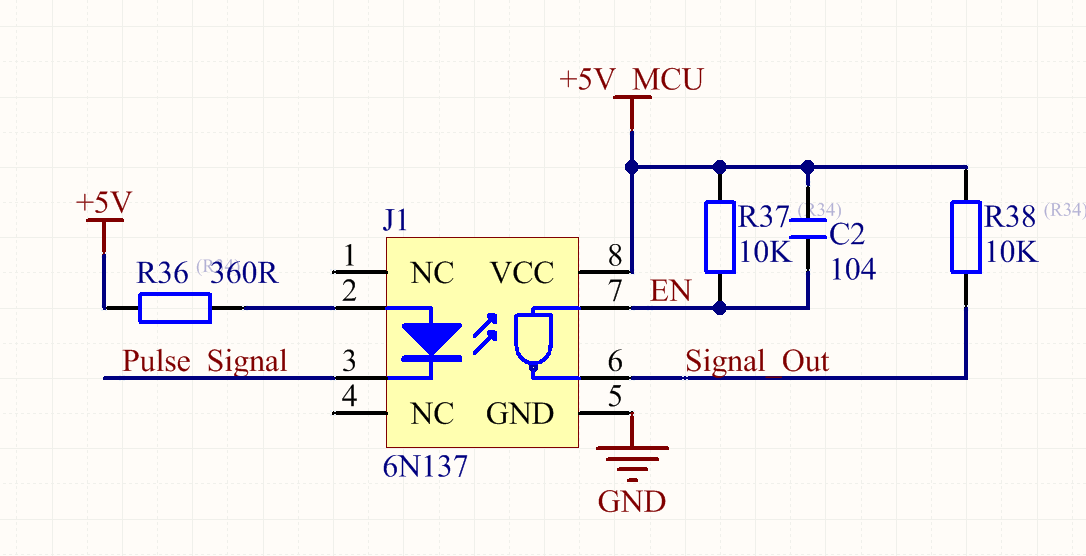

在下圖的電路中，pulse signal接霍爾傳感器的輸出端，當進入磁場后，線路導通，光耦隨之導通。（左側電路可根據實際情況配置，6N137導通電流一般為10-15ma）
下圖右側的EN為使能端，網絡名稱只為標識，接上拉電阻后，無需外部控制，signal out接單片機或邏輯分析儀，采集信號

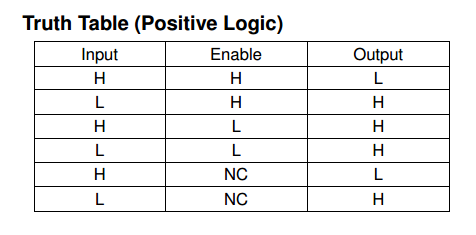

真值表
