“壓敏電阻"是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor“。壓敏電阻也是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。
壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種。現在大量使用的”氧化鋅"(ZnO)壓敏電阻器，它的主體材料有二價元素鋅(Zn)和六價元素氧(O)所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。 在中國臺灣，壓敏電阻器稱為“突波吸收器”,有時也稱為“電沖擊(浪涌)抑制器(吸收器)”。

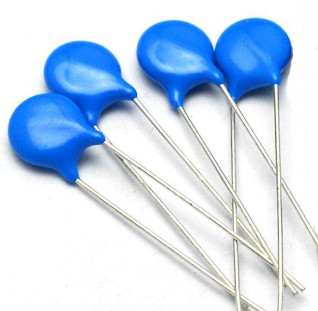

壓敏電阻
基本性能
(1)耐沖擊特性，即壓敏電阻本身應能承受規定的沖擊電流，沖擊能量，以及多次沖擊相繼出現時的平均功率。
(2)保護特性，當沖擊源的沖擊強(或沖擊電流Isp=Usp/Zs)不超過規定值時，壓敏電阻的限制電壓不允許超過被保護對象所能承受的沖擊耐電壓(Urp)。
(3)壽命特性有兩項，一是連續工作電壓壽命，即壓敏電阻在規定環境溫度和系統電壓條件應能可靠地工作規定的時間(小時數)。二是沖擊壽命，即能可靠地承受規定的沖擊的次數。
(4)壓敏電阻介入系統后，除了起到“安全閥”的保護作用外，還會帶入一些附加影響，這就是所謂“二次效應”，它不應降低系統的正常工作性能。這時要考慮的因素主要有三項，一是壓敏電阻本身的電容量(幾十到幾萬PF)，二是在系統電壓下的漏電流，三是壓敏電阻的非線性電流通過源阻抗的耦合對其他電路的影響。
本文總結了壓敏電阻的概念以及基本性能，總的來說，壓敏電阻的響應時間為ns級，比氣體放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。但由于壓敏電阻的結電容一般在幾百到幾千Pf的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因為其結電容較大會增加漏電流，在設計防護電路時需要充分考慮。
