安全繼電器是日常生活中為了安全，為了預防觸電傷人，為了防止設備過熱等所使用的一種電器原件，顧名思義就是在發生安全事故的時候能做出有規則的動作的繼電器;其是由數個繼電器與電路組合而成，為的是要能互補彼此的異常缺陷，達到正確且低誤動作的繼電器完整功能，使其失誤和失效值愈低，安全因素則愈高。下面將講述其的工作原理：
安全繼電器
1.工作原理
安全繼電器具有強制導向接點結構，是一個安全回路中所必須的控制部分，它接受安全輸入，通過內部回路的判斷，確定性的輸出開關信號到設備的控制回路里。簡單地說，安全繼電器都是雙通道信號型，只有兩個通道信號都正常時，安全繼電器才能正常工作;在工作過程中，只要其中任一通道信號斷開，安全繼電器都會停止輸出，直到兩個通道信號都正常且復位后才能正常工作。
但是單靠雙重化是不行的，雖然雙重化是必要的，但除此之外，比如這幾個條件：
①在緊急停止解除時，機器不能出現突然再啟動;
②萬一機器安全電路發生故障時，可以停止機器動力電源;
③安全電路發生故障時，機器不能再啟動。
雙重化電路的互相檢查，確認所有安全電路已經斷開一次，必要時由作業者操作便可以啟動等條件。還有從另一個角度來說，輸入的開關接線短路或電線外皮破損而引起的接地的可能性時，必須預防因此而引起的機器突然啟動。實際上，為了方便安全電路的構成，將安全繼電器和其他組件組合配套，把基本的緊急停止電路、安全電路組成電路模塊的產品稱為安全繼電器模塊。

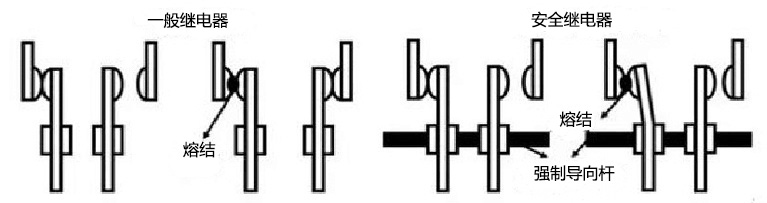

2.強制導向接點結構
強制導向接點結構，是在普通繼電器的結構上，增加了一個物理剛性機構。這個構件位于NO動觸點和NC動觸點之間，固定了二者的間距：
強制導向接點結構
當NO處于閉合狀態時( 無論是線圈上電后觸點正常閉合，還是線圈失電后觸點因粘連而處于異常狀態)，NC觸點必處于斷開狀態;
當NC處于閉合狀態時(無論是線圈失電，觸點處于正常閉合，還 是線圈處于.上電狀態，但觸點因粘連而處于異常狀態)，NO觸點 必處于斷開狀態。
也就是說:無論線圈是上電還是失電，也無論觸點是否正常， NO觸點與NC觸點一組處于閉合狀態，另一組觸點被強制導向處于斷開狀態。
以上就是安全繼電器的工作原理介紹了。安全繼電器有效地提供了人與設備的安全解決方案，其緊湊的設計，靈活地應用，和可調整的連接選項，都讓設備應對所有的安全功能，擁有了決定性?xún)?yōu)勢。
