FPGA 器件屬于專用集成電路中的一種半定制電路，是可編程的邏輯列陣，能夠有效的解決原有的器件門電路數較少的問題。FPGA的基本結構包括可編程輸入/輸出單元，可配置邏輯塊，數字時鐘管理模塊，嵌入式塊RAM，布線資源，內嵌專用硬核，底層內嵌功能單元。每個單元簡介如下：
FPGA基本結構
1.可編程輸入/輸出單元(I/O單元)
目前大多數FPGA的I/O單元被設計為可編程模式，即通過軟件的靈活配置，可適應不同的電器標準與I/O物理特性;可以調整匹配阻抗特性，上下拉電阻;可以調整輸出驅動電流的大小等。
2.可編程邏輯單元
FPGA的基本可編程邏輯單元是由查找表(LUT)和寄存器(Register)組成的，查找表完成純組合邏輯功能。FPGA內部寄存器可配置為帶同步/異步復位和置位、時鐘使能的觸發器，也可以配置成為鎖存器。FPGA一般依賴寄存器完成同步時序邏輯設計。
3.時鐘管理
時鐘資源部分主要包括全局時鐘樹和鎖相環兩部分。
全局時鐘樹又稱全局時鐘網絡，負責把時鐘分配到器件內部的各個單元，控制器件內部所有資源。鎖相環則可以完成分頻、倍頻、移項等相關時鐘的基本操作。全局時鐘樹是一種時鐘網絡結構，可以為FPGA內部的所有資源提供時鐘信號，這些資源包括內部的寄存器、內部的存儲器、輸入輸出管腳寄存器等。
鎖相環在FPGA中除了分頻、倍頻操作外，還進場用于內部時鐘和外部時鐘保持沿同步，提供需要的外部時鐘輸出等。

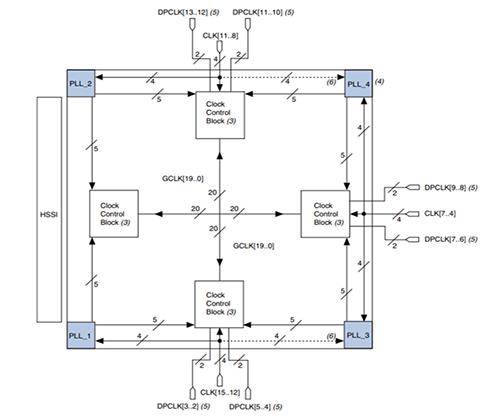

全局時鐘樹
4.嵌入式塊RAM
目前大多數FPGA都有內嵌的塊RAM。嵌入式塊RAM可以配置為單端口RAM、雙端口RAM、偽雙端口RAM、CAM、FIFO等存儲結構。
CAM，即為內容地址存儲器。寫入CAM的數據會和其內部存儲的每一個數據進行比較，并返回與端口數據相同的所有內部數據的地址。簡單的說，RAM是一種寫地址，讀數據的存儲單元;CAM與RAM恰恰相反。
除了塊RAM，Xilinx和Lattice的FPGA還可以靈活地將LUT配置成RAM、ROM、FIFO等存儲結構。
5.布線資源
布線資源連通FPGA內部所有單元，連線的長度和工藝決定著信號在連線上的驅動能力和傳輸速度。布線資源的劃分：
(1)全局性的專用布線資源：以完成器件內部的全局時鐘和全局復位/置位的布線;
(2)長線資源：用以完成器件Bank間的一些高速信號和一些第二全局時鐘信號的布線。
(3)短線資源：用來完成基本邏輯單元間的邏輯互連與布線;
(4)其他：在邏輯單元內部還有著各種布線資源和專用時鐘、復位等控制信號線。
由于在設計過程中，往往由布局布線器自動根據輸入的邏輯網表的拓?fù)浣Y(jié)構和約束條件選擇可用的布線資源連通所用的底層單元模塊，所以常常忽略布線資源。其實布線資源的優化與使用和實現結果有直接關系。
6.底層嵌入功能單元
底層嵌入功能模塊主要指DLL(Delay Locked Loop)、PLL(Phase Locked Loop)、DSP和CPU等軟處理核(Soft Core)。
7.內嵌專用硬核
內嵌專用硬核是相對底層嵌入的軟核而言的，指FPGA處理能力強大的硬核(Hard Core)，等效于ASIC電路。為了提高FPGA性能，芯片生產商在芯片內部集成了一些專用的硬核。
以上就是FPGA的基本結構介紹了。由于FPGA具有布線資源豐富，可重復編程和集成度高，投資較低的特點，在數字電路設計領域得到了廣泛的應用。
