MOS管負載開關電路-原理圖：

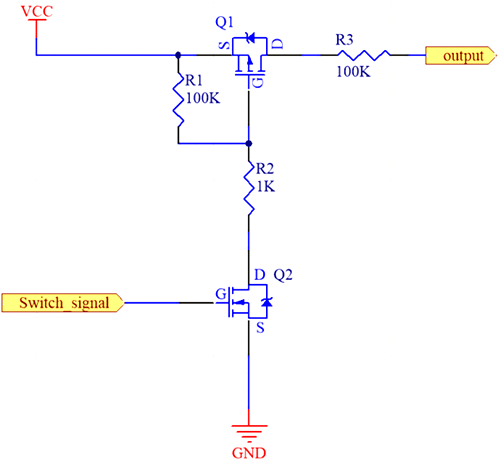

簡易MOS管開關電路，通過Switch_signa來控制通斷(未加濾波)。
Q1：增強型PMOS ，源極S接輸入，漏極D接輸出（開路輸出加上拉電阻）。若Vgs < Vgs(th)，此處Vgs(th)為負值，PMOS導通，Vd = Vs = VCC。
Q2：增強型NMOS，漏極D接輸入，源極S接輸出。若Vgs > Vgs(th)，此處Vgs(th)為正值，NMOS導通，Vd = Vs = 0V。
當Switch_signal為低電平，Vgs = Switch_signal = 0V，Vd = VCC，Q2截止，D - S（漏 級- 源級）之間近似開路（會有一定的漏電流），則Q1中Vs = Vg = VCC,則Vgs = 0 > Vgs(th)，Q1截止，Vd = 0V。
當Switch_signal為高電平，Vgs = Switch_signal，Vd = Vs = 0V,Q2導通，D - S（漏 級- 源級）之間近似短路（會有一定的導通壓降），則Q1中Vg = 0V，Vgs = -VCC < Vgs(th)，則Q1導通，Vd = Vs = VCC。
多路信號控制通斷（未加濾波）
當一個開關需要被多個單片機引腳控制時，需加二極管防止其它引腳被干擾。

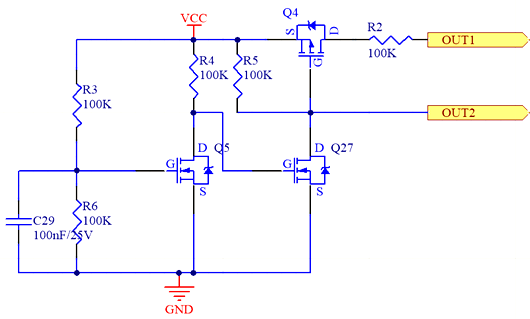

如電池電壓隨使用的時間而不斷下降，升壓降壓DC-DC使能控制（未加濾波，阻值、容值參數未改）
R3與R6分壓檢測，Q5中Vg = R6 / (R6 + R3) *VCC
當VCC為電池型電源時，隨使用時間上升，電壓會不斷下降，
電源高電壓時：
Q5：Vgs = R6 / (R6 + R3) *VCC > Vgs(th)，Q5導通，Vd = Vs = 0V；
Q27：Vg = 0V，Vgs = 0V，Q27截止，Vd = VCC，Vs = 0V；OUT_2 = VCC,使能為1
Q4：Vs = Vg = VCC，Vgs = 0V，Q4截止，Vd = 0V。OUT_1 = 0V，使能為0
電源低電壓時：
Q5：Vgs = R6 / (R6 + R3) *VCC < Vgs(th)，Q5截止，Vd = R3/ (R6 + R3) *VCC
Q27：Vg = R3/ (R6 + R3) *VCC，Vgs = R3/ (R6 + R3) *VCC > Vgs(th)，Q27導通，Vd = Vs = 0V；OUT_2 = 0,使能為0
Q4：Vs = VCC，Vgs = -VCC < Vgs(th)，Q4導通，Vd = 0V。OUT_1 =VCC，使能為1。
