MOS管柵極電阻功耗計算
驅動電壓10V，驅動信號為PWM波，占空比為50%，頻率為1Mhz，寄生電感10nH，MOS管寄生電容為1nF，柵極串聯電阻為20Ω，這個電阻消耗的功率是多大？

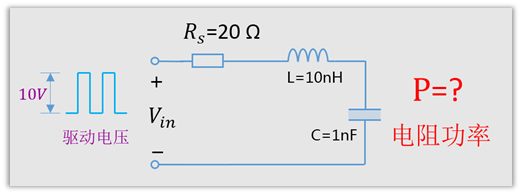

建立模型
先將驅動電壓波形拆解為各個頻率正弦波，然后分別計算各個正弦波分量在電阻上面的功率，再把它們加起來就是總功率了。
使用Matlab工具，這個工具有個好處，就是可以構建任意波形。

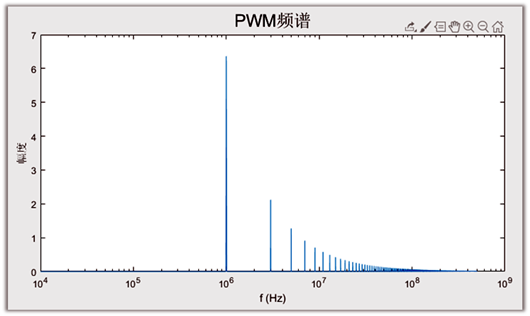

構建驅動序列之后，使用fft函數分析頻譜，得到各個頻率的幅度值，其實就是對應頻率的電壓值。
如圖
電感和電容的阻抗在不同的頻率下是不同的，它是頻率的函數，jwL和1/jwC。因此，上面的模型，我們很容易就能寫出來總的阻抗公式了，之所以要得到阻抗，是因?yàn)槲覀円箅娮杳總€(gè)頻率分量的電流。
阻抗Z=Rs+jwL+1/jwC。
現在我們有了各個頻率分量的電壓值，也有了阻抗，那么各個分量的電流值就出來啦。因?yàn)槭谴?lián)的，所以這個電流也是流過電阻的電流。
我們?cè)俑鶕?jù)P=I^2*R，就可以求出各個頻率分量的功率的，再把它們加起來，那就是總功率了。

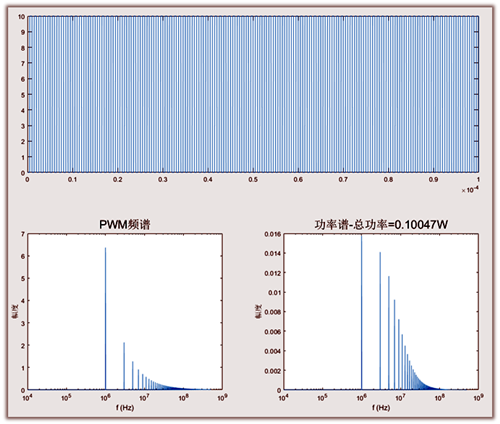

最終我們求得，電阻的功耗是P=0.10047W

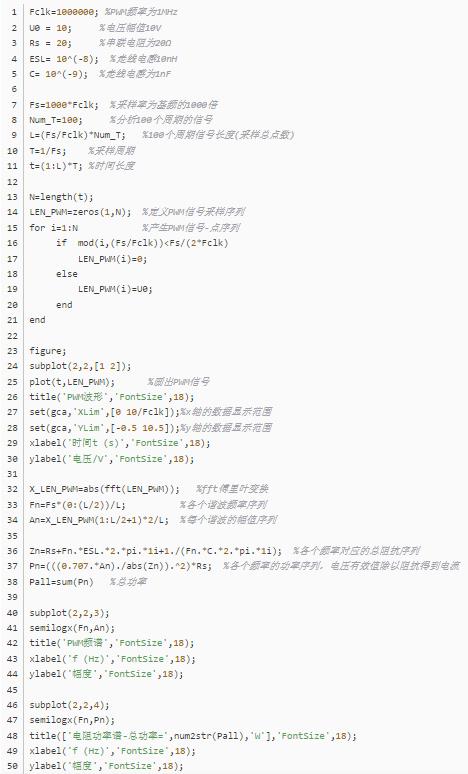

Matlab代碼
上面的過程看起來是很復雜的，其實Matlab代碼很簡單，也就那么三四十行。真正計算的過程也就不到10行，其它的都是定義變量，畫圖，設置坐標軸之類的。
對電容用脈沖波充放電產生的損耗可以使用P_loss=VDD2×C_load×f進行快速估算，該損耗發生在脈沖源的內阻，導線上的電阻和電容內阻上。只要滿足電容上的脈沖波形跟原波形差不多，都可以用次公式估算，與占空比無關。
