LC并聯諧振電路三個端子分別接至晶體管的e,b,c上，滿足相位平衡條件和振幅平衡條件，這樣組成的振蕩電路稱為三點式振蕩電路。三點式振蕩電路主要分為電感三點式和電容三點式振蕩電路。
LC振蕩器
LC振蕩器的選頻網絡是LC諧振電路。它們的振蕩頻率都比較高，常見電路有3種。
變壓器反饋LC振蕩電路

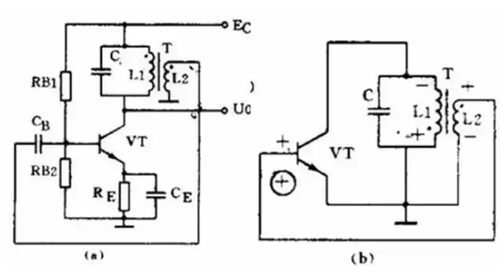

圖是變壓器反饋LC振蕩電路。晶體管VT是共發射極放大器。變壓器T的初級是起選頻作用的LC諧振電路，變壓器T的次級向放大器輸入提供正反饋信號。
接通電源時，LC回路中出現微弱的瞬變電流，但是只有頻率和回路諧振頻率f0相同的電流才能在回路兩端產生較高的電壓，這個電壓通過變壓器初次級L1、L2的耦合又送回到晶體管V的基極。
從圖看到，只要接法沒有錯誤，這個反饋信號電壓是和輸入信號電壓相位相同的，也就是說，它是正反饋。因此電路的振蕩迅速加強并最后穩定下來。
變壓器反饋LC振蕩電路的特點是：頻率范圍寬、容易起振，但頻率穩定度不高。它的振蕩頻率是：f0=1/2πLC。常用于產生幾十千赫到幾十兆赫的正弦波信號。
電感三點式振蕩電路

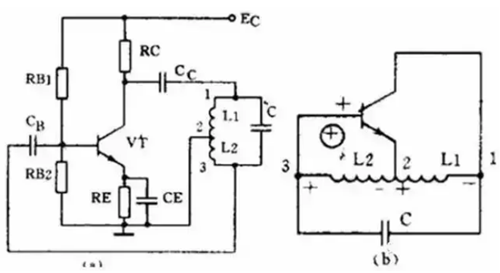

圖是另一種常用的電感三點式振蕩電路。圖中電感L1、L2和電容C組成起選頻作用的諧振電路。從L2上取出反饋電壓加到晶體管VT的基極。
從圖看到，晶體管的輸入電壓和反饋電壓是同相的，滿足相位平衡條件的，因此電路能起振。由于晶體管的3個極是分別接在電感的3個點上的，因此被稱為電感三點式振蕩電路。
電感三點式振蕩電路的特點是：頻率范圍寬、容易起振，但輸出含有較多高次調波，波形較差。它的振蕩頻率是：f0=1/2πLC，其中L=L1+L2+2M。常用于產生幾十兆赫以下的正弦波信號。
電容三點式振蕩電路

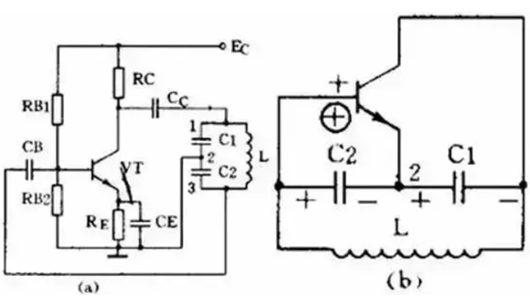

還有一種常用的振蕩電路是電容三點式振蕩電路，見圖。圖中電感L和電容C1、C2組成起選頻作用的諧振電路，從電容C2上取出反饋電壓加到晶體管VT的基極。
從圖看到，晶體管的輸入電壓和反饋電壓同相，滿足相位平衡條件，因此電路能起振。由于電路中晶體管的3個極分別接在電容C1、C2的3個點上，因此被稱為電容三點式振蕩電路。
電容三點式振蕩電路的特點是：頻率穩定度較高，輸出波形好，頻率可以高達100兆赫以上，但頻率調節范圍較小，因此適合于作固定頻率的振蕩器。它的振蕩頻率是：f0=1/2πLC，其中C=C1+C2。
上面3種振蕩電路中的放大器都是用的共發射極電路。共發射極接法的振蕩器增益較高，容易起振。也可以把振蕩電路中的放大器接成共基極電路形式。共基極接法的振蕩器振蕩頻率比較高，而且頻率穩定性好。
