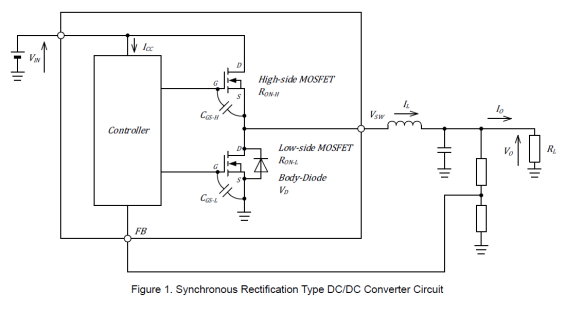

MOS 管在逆變電路，開光電源電路中經常是成對出現，習慣上稱之為上管和下管，如圖Figure 1中的同步Buck 變換器，High-side MOSFET 為上管， Low-side MOSFET為下管。

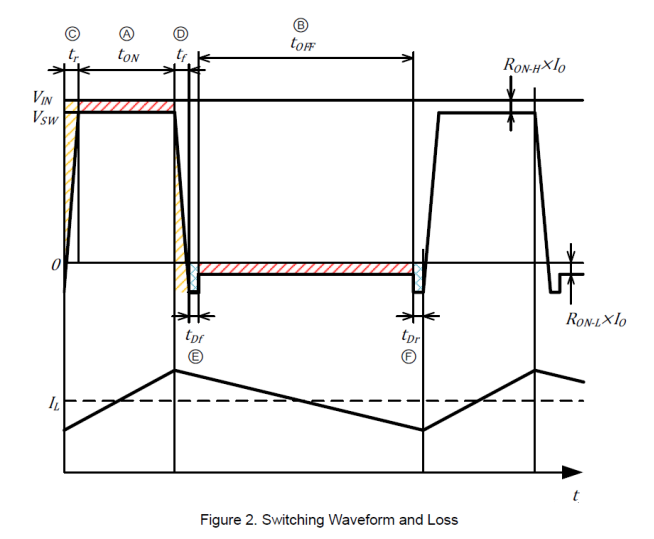

如果上管和下管同時導通，就會導致電源短路，MOS 管會損壞，甚至?xí)r電源損壞，這種損壞是災難行動，必須避免．由于MOS 的開通和關斷都是有時沿的，為了避免上管和下管同時導通，造成短路現象，從而引入了死區的概念，也就是上下管同時關斷的區間，如圖Figure2 中的E 和 F。
死區E---tDf上管關斷，下管還沒開啟，下管體二極管續流，電流從最大值Io + ΔI/2 開始下降，由于死區時間很短，工程上計算可以近似為死區E的電流恒定，以方便計算。
死區Ｅ對應的功耗為：
死區F---tDf下管關斷，上管還沒開啟，下管體二極管續流，電流接近最小值Io - ΔI/2 ，由于死區時間很短，工程上計算可以近似為死區F的電流恒定，以方便計算。
死區Ｆ對應的功耗為：
工程上快速估算時，也會用把兩個死區的電流平均化，近似用Io替代， 一個完整的開關周期的死區損耗如下：
