本文就介紹如何用MOS管來實現電源防反接電路。
使用PMOS或者NMOS都是可以的，下面先來看一下PMOS怎么實現

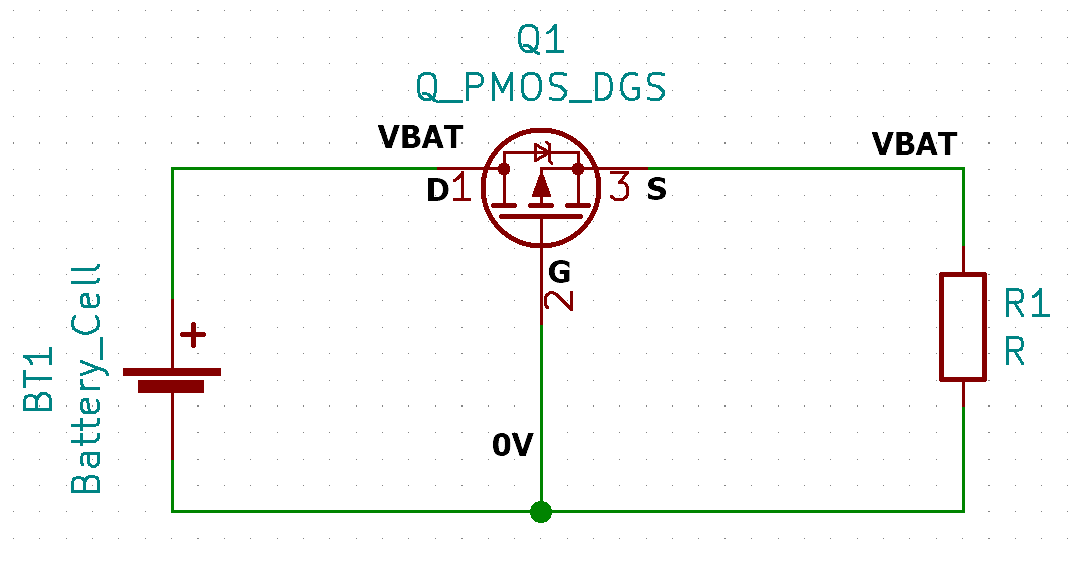

如圖所示，MOS管G極接地，D極為VBAT，續流二極管導通，使得S極為VBAT-0.7V左右，Vgs
電源正常

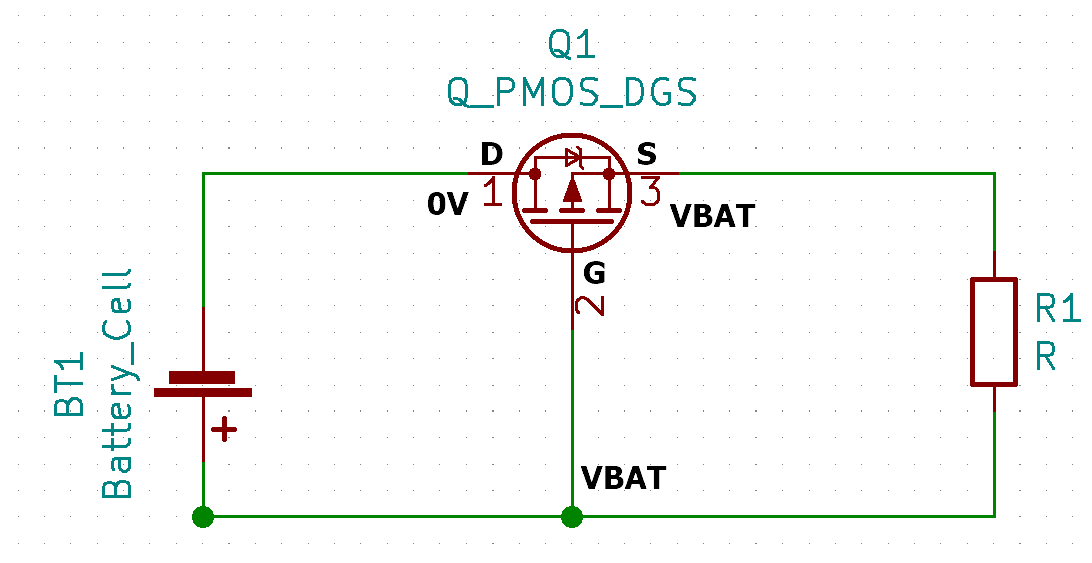

如果電源反接，G極的電壓為VBAT，如果是阻性或感性負載，S極的電壓也為VBAT，Vgs>Vgs(th),MOS管不導通，電路不工作。如果是容性負載，電路斷路，Vgs>Vgs(th)（這里S極的狀態怎么確定我不清楚，只知道不可能大于G極，求小伙伴解答），同樣MOS管沒法導通。
電源反接
這里MOS管的DS極不可以對調，否則反接的時候D極電壓會大于S極使得續流二極管導通。

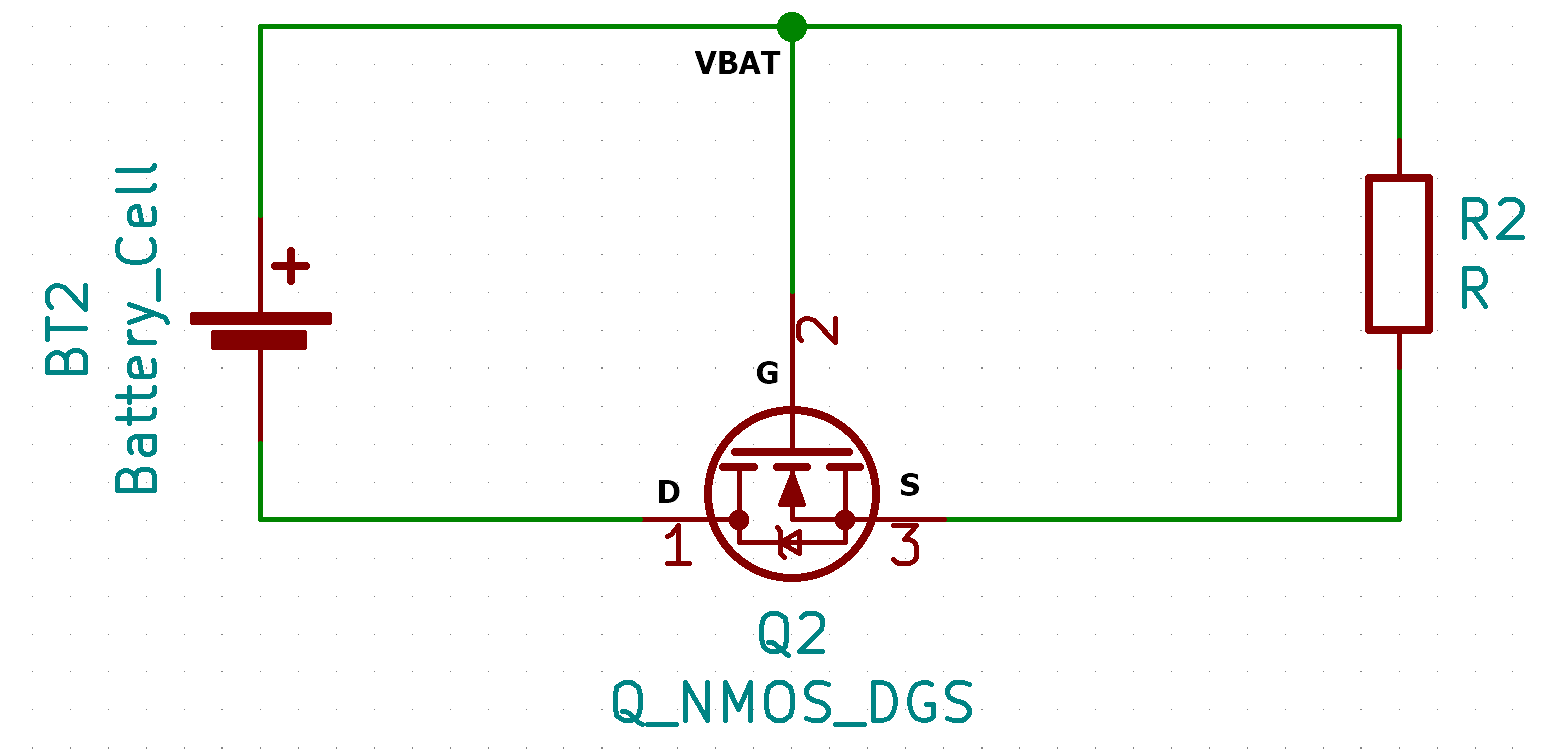

如果使用NMOS，需要將MOS管接到電路下邊，如下圖所示。
電源正常xx
正常情況下，G極為VBAT，如果是阻性或感性負載，S極的電壓大于D極，續流二極管導通，進而拉低S極的電壓，Vgs>Vgs(th)，MOS管導通。容性負載直接G極電壓高于S極，MOS管導通。

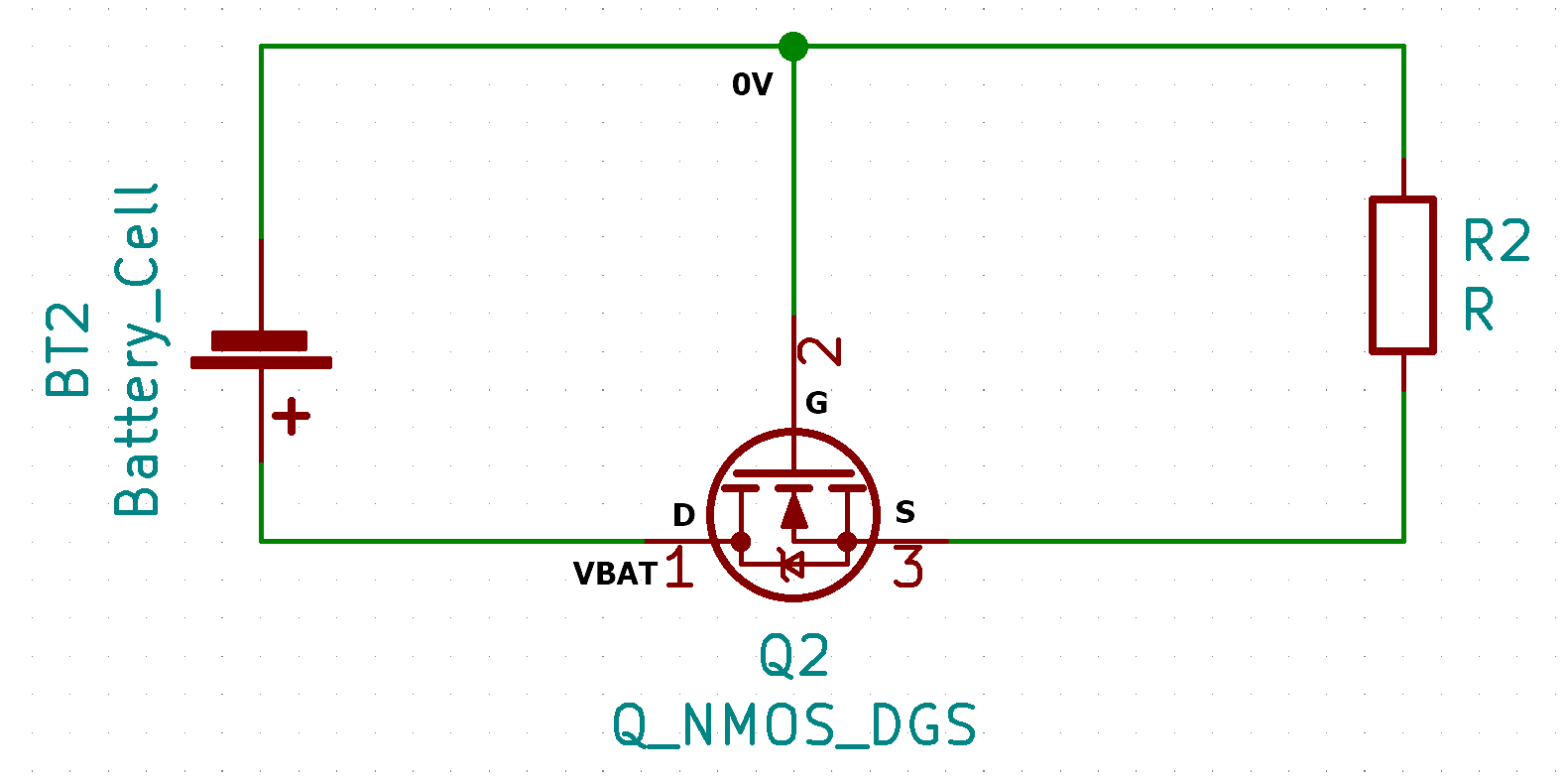

如果電源反接，G極電壓為0V，正常情況下無論如何都不會大于S極的電壓，所以MOS管不會導通，電路不工作。
同樣，這里MOS管的DS極不可以對調，否則反接的時候S極電壓會大于D極使得續流二極管導通。
