同步整流采用低內阻的功率MOS管降低續流損耗，異步整流由高邊MOS管和續流二極管組成。同步整流在輕負載時穩定連續工作，但電路復雜；異步整流設計簡單，大電流時效率低，但輸入電壓高時效率高。兩者各有優缺點，需根據應用場景選擇。
同步整流和異步整流，到底有什么不同？
同步整流：采用低內阻的功率MOS管，取代異步整流中續流二極管以降低續流損耗。
異步整流：由一個高邊MOS管，加一個續流二極管組成。
那這兩者有什么區別呢？
我們可以這么區分。

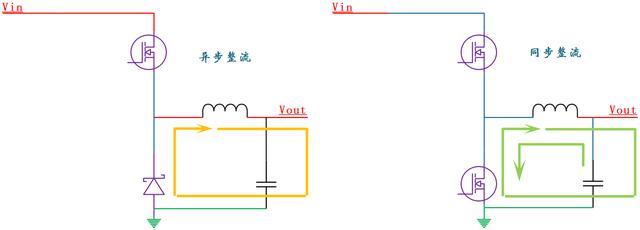

上下管都是MOS管的 DCDC，就是同步的，只有一個上管的，下面需要增加一個肖特基二極管的 DCDC就是異步的。
異步整流：當降壓比高時，續流二極管的導通時間長，如果Vout低，整體損耗比例會因為續流二極管的VF而變大。

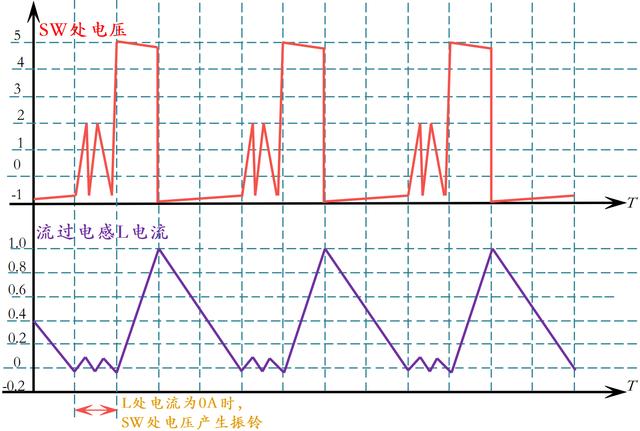

比如說當輸入電壓為5V，輸出電壓為1V，振蕩頻率為1MHZ，電流通過二極管只朝一個方向流動，變成不連續工作，隨后產生振鈴。
同步整流：輕負載時電感電流有時會變?yōu)?A，電流通過MOS逆流，維持并穩定連續工作。
當開關電源的輸入電壓為5V以下，輸出電流較大時，采用肖特基二極管整流，功耗會很大，這種整流方式，會讓電源效率大幅度的下降。
那兩者有什么優缺點呢？
異步整流
由于二極管的電壓降是恒定的，因此當流經的電流很大時，二極管上的功率損耗占比會變小，這也導致在大電流時，DC-DC的工作效率會比較低，但輸入電壓比較高時卻是可以的。
這是因為輸出電壓高，二極管的正向?qū)▔航邓嫉谋戎匦。瑢π实挠绊懕容^低。
異地整流屬于自然整流，相比同步整流，因為沒有下邊的MOS管，所以不需要對特殊的控制電路進行同步，因此在設計上會比較簡單。
同步整流：MOS管的 Rdson 非常小，也就是說 MOS 管在導通后的壓降會很低。

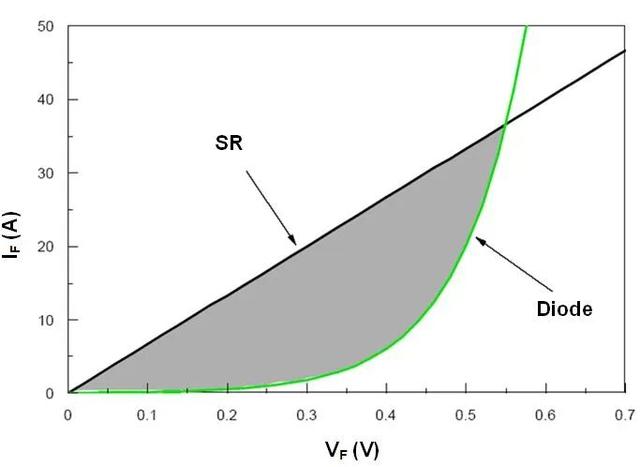

MOSFET 和二極管之間的 I-V 特性差異
在相同條件下，它的導通壓降遠遠比肖特基二極管的正向?qū)▔航敌『芏?，所以MOS管的損耗功率會比二極管小。
但是同步整流中，上下MOS管需要用到額外的驅動電路，讓上下兩個MOS管能夠同步，而非同步的二極管是自然整流的，不需要額外添加驅動控制電路，所以對于非同步，同步的電路會更復雜一些。

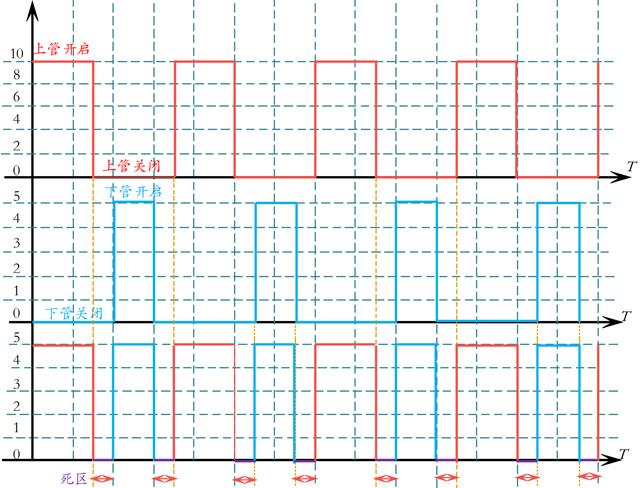

這里要注意，由于MOS管有開關時間，上下MOS管要留有死區時間，如果上管的關斷時間與下管的開通時間有重疊，會造成上下管同時導通產生貫通電流現象，MOS管則會因為電流過大而損壞。
