場效應管柵源極電壓的作用和優化介紹

場效應管（Field-Effect Transistor，簡稱 FET）作為一種核心半導體器件，在模擬和數字電路中扮演著重要角色。其工作原理是通過調節柵源極電壓（Vgs）來控制漏極與源極間的電流，柵源極電壓作為關鍵參數，直接關系到器件性能與穩定性。

一、場效應管工作原理概述

場效應管屬于電壓控制型器件，依托電場效應實現功能。在結構上，柵極（Gate）與溝道（Channel）間存在電介質層，常見為二氧化硅（SiO2）。當柵極施加電壓時，溝道內形成導電通道，該通道的寬度與形狀受柵極電壓大小及極性制約。場效應管主要分為結型場效應管（Junction Field-Effect Transistor，簡稱 JFET）和金屬氧化物半導體場效應管（Metal-Oxide-Semiconductor Field-Effect Transistor，簡稱 MOSFET）。JFET 柵極與溝道間為 PN 結，MOSFET 柵極與溝道間為金屬氧化物層，盡管二者工作原理有別，但均通過改變柵源極電壓操控漏極和源極間電流。

二、柵源極電壓的影響因素

柵源極電壓的大小和極性對場效應管工作狀態影響顯著，以下是主要影響因素：

（一）器件類型

不同類型的場效應管對柵源極電壓要求各異。N 溝道 JFET 關閉溝道需負的柵源極電壓，P 溝道 JFET 則需正的柵源極電壓；N 溝道 MOSFET 打開溝道需正的柵源極電壓，P 溝道 MOSFET 需負的柵源極電壓。

（二）閾值電壓

閾值電壓（Threshold Voltage，簡稱 Vth）是場效應管啟動導電的最小柵源極電壓。柵源極電壓低于 Vth 時，溝道不導電；高于 Vth 時，溝道開始導電。Vth 大小取決于器件制造工藝與材料特性。

（三）偏置電壓

偏置電壓即電路中施加給場效應管的電壓，其大小和極性會影響柵源極電壓，進而影響器件工作狀態。如共源放大器中，柵極接地，漏極和源極間電壓決定柵源極電壓大小。

（四）溫度

溫度對場效應管的閾值電壓和導電性能影響較大。溫度升高，閾值電壓通常降低，器件更易導電，還會影響電流 - 電壓特性，可能導致性能下降。

三、柵源極電壓的測量方法

測量場效應管的柵源極電壓通常采用示波器或數字萬用表，具體步驟如下：

（一）準備測量工具

確保所用示波器或數字萬用表具備足夠精度和分辨率。

（二）連接測量工具

將示波器或數字萬用表探頭連接到場效應管的柵極和源極。

（三）施加偏置電壓

在電路中施加適當偏置電壓，使場效應管處于所需工作狀態。

（四）觀察和記錄數據

觀察示波器或數字萬用表顯示的柵源極電壓，并記錄數據以供分析。

四、柵源極電壓的優化方法

為獲取最佳場效應管性能，需對柵源極電壓進行優化，方法包括：

（一）選擇合適器件

依據電路要求，挑選具有適配閾值電壓和導電特性的場效應管。

（二）設計偏置電路

設計合適的偏置電路，保障場效應管在所需工作狀態下穩定運行。

（三）控制溫度

通過散熱設計與溫度控制，確保場效應管在適宜溫度范圍工作。

（四）使用反饋控制

部分應用中，可采用反饋控制動態調整柵源極電壓，實現更優性能與穩定性。

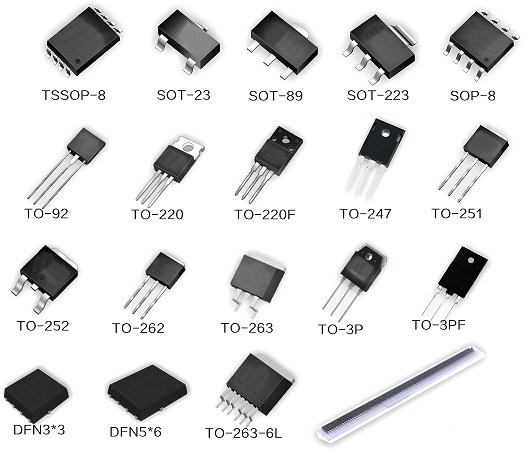

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
