單向全波整流電路原理,特性和應用介紹
在電子技術領域，單向全波整流電路作為一種基礎且關鍵的電路形式，廣泛應用于各類電源系統中，其核心功能是實現交流電到直流電的高效轉換，為電子設備提供穩定的電力支持。以下將從電路組成、工作原理、波形特征、性能特點及實際應用等多個維度，對單向全波整流電路進行深入剖析，旨在為工程設計與技術選型提供詳實的理論依據與實踐指導。
在電子技術領域，單向全波整流電路作為一種基礎且關鍵的電路形式，廣泛應用于各類電源系統中，其核心功能是實現交流電到直流電的高效轉換，為電子設備提供穩定的電力支持。以下將從電路組成、工作原理、波形特征、性能特點及實際應用等多個維度，對單向全波整流電路進行深入剖析，旨在為工程設計與技術選型提供詳實的理論依據與實踐指導。
一、電路組成：協同工作的關鍵元件
單向全波整流電路主要由以下元件構成，各元件在電路中扮演著不可或缺的角色，協同完成電能的轉換與傳輸過程：
中心抽頭變壓器：這是電路的核心組件之一，負責將輸入的交流電壓轉換為適合整流處理的電壓水平，并通過中心抽頭的設計，巧妙地將變壓器次級分為兩個相互對稱的繞組，為后續的整流操作提供幅值相等但相位相反的電壓信號，為實現全波整流奠定了基礎。

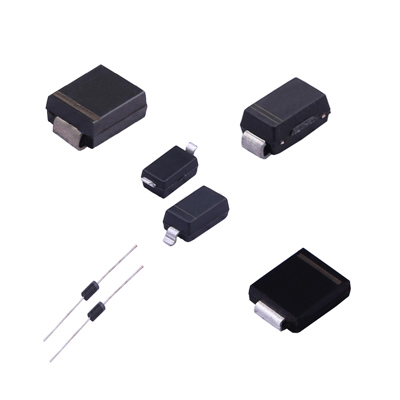

整流二極管：通常采用兩只高性能的整流二極管，利用其單向導電的特性，將交流電的正負半周分別轉換為同一方向的電流脈沖，從而完成對交流電的整流處理，使負載能夠獲得方向恒定的電流供應。
負載電阻：作為電路的終端負載，接收經過整流后的電流，并在其兩端產生相應的直流電壓降，將電能轉化為其他形式的能量（如熱能、光能等），以滿足電子設備的實際用電需求。
濾波電容（可選）：在一些對直流電源穩定性要求較高的應用中，會在整流電路后級接入濾波電容。濾波電容能夠有效平滑整流輸出中的脈動成分，降低電壓紋波，提升直流電的純凈度，使輸出電壓更加穩定，接近理想的直流電源特性。
二、工作原理：交流電的“轉向”之旅
單向全波整流電路的工作過程巧妙地利用了變壓器中心抽頭與二極管的單向導電特性，通過對交流電正負半周的交替導通，實現將交流電轉換為直流電的目標，具體過程如下：
交流電輸入階段：當交流電施加于電路輸入端時，中心抽頭變壓器首先對輸入電壓進行降壓或升壓處理，調整至適合整流的電壓幅值，并通過中心抽頭將次級繞組分為兩個對稱的部分，使得兩個繞組的電壓幅值相等但相位相反，為后續的整流操作提供了必要的信號條件。
正半周導通過程：在交流電的正半周期間，變壓器次級的一個繞組端子電壓為正，另一個端子電壓為負。此時，與該正電壓端子相連的第一只二極管承受正向電壓，處于導通狀態，電流從該二極管流向負載電阻；而另一只二極管由于與負電壓端子相連，承受反向電壓，呈現截止狀態。負載電阻上因此流過正向電流，其兩端形成正向的電壓降，為電路輸出端提供正向的直流電壓。
負半周導通過程：當交流電進入負半周期時，變壓器次級繞組的極性發生反轉，原本為正的端子變?yōu)樨摚緸樨摰亩俗幼優檎４藭r，第一只二極管因承受反向電壓而截止，第二只二極管則因承受正向電壓而導通。電流通過第二只二極管流向負載電阻，使得負載電阻上繼續保持同一方向的電流流動，輸出端依然維持正向的直流電壓。
輸出信號形成機制：在整個交流電周期內，無論是正半周還是負半周，負載電阻上始終流過同一方向的電流，輸出端電壓也因此保持單一方向的波動。盡管輸出電壓仍呈現脈動直流的特性，但通過后續的濾波與穩壓處理，可以進一步提升直流電的穩定性和純凈度，滿足電子設備對高質量電源的要求。
三、波形分析：從雜亂到有序的蛻變
輸入電壓波形特征：輸入端的電壓波形為標準的正弦波，呈現出平滑、連續的正負交替變化，其幅值隨時間按正弦規律周期性變化，是典型的交流電信號。
輸出電壓波形特性：經過單向全波整流后，輸出電壓波形發生了顯著變化。原本連續的正弦波被“切割”成一系列單方向的脈沖波形，負半周的電壓被二極管的單向導電性“翻轉”為正半周，使得輸出電壓僅在正方向上波動，形成了脈動直流電。這種脈動直流電雖然方向恒定，但幅值仍存在較大的波動，無法直接滿足大多數電子設備對穩定直流電源的需求。
濾波后電壓波形優化：為了改善直流電的穩定性，通常在整流電路后接入濾波電容。濾波電容在充電過程中儲存電能，在放電過程中釋放電能，有效填補了脈動電壓中的低谷部分，減少了電壓波動幅度。經過濾波處理后的輸出電壓波形更加平滑，接近理想的直流電特性，能夠為電子設備提供穩定可靠的電源支持。
四、性能特點與應用領域：高效整流的實踐價值
單向全波整流電路憑借其獨特的設計和工作原理，具備了一系列顯著的性能特點，使其在眾多電子設備和電源系統中得到了廣泛應用：
高效的能量轉換：相較于半波整流電路，單向全波整流電路充分利用了交流電的兩個半周進行整流，避免了半波整流中半個周期能量的浪費，顯著提高了電能的利用率和轉換效率，尤其適用于對能量效率要求較高的應用場合。
相對平穩的輸出電壓：由于整流后輸出電壓的頻率是輸入交流電頻率的兩倍，這使得輸出電壓的脈動頻率更高，有利于后續濾波環節更好地發揮作用，進一步降低電壓紋波，提升輸出直流電的穩定性，滿足電子設備對電源質量的要求。
簡潔的電路結構與適中的成本：該電路不需要復雜的二極管橋堆結構，僅使用兩只二極管和一個中心抽頭變壓器即可實現全波整流功能，電路設計相對簡單，元件數量較少，降低了電路的復雜度和故障率，同時在一定程度上控制了成本，使其在低功耗、小型化電源系統中具有較高的性價比優勢。
基于以上性能特點，單向全波整流電路廣泛應用于小型電源適配器、便攜式電子設備充電器、低功耗傳感器電源以及各類需要簡單直流供電的電子模塊中。通過合理選擇二極管的型號、變壓器的參數以及濾波元件的規格，可以針對不同的應用場景優化電路的輸出特性，進一步提升電源系統的性能和可靠性，為電子設備的穩定運行提供堅實的電力保障。
綜上所述，單向全波整流電路作為一種高效、簡潔的整流方式，在電子技術領域占據著重要的地位。通過對電路組成、工作原理、波形特征、性能特點及實際應用的全面分析，我們能夠更加深入地理解其在電能轉換過程中的關鍵作用，并在實際工程設計中靈活運用，以滿足多樣化電源需求，推動電子設備的持續發展與創新。
