SMBJ120A瞬態抑制二極管參數
烜芯微生產SMBJ120A瞬態抑制二極管,提供SMBJ120A規格書參數,SMBJ120A單向TVS管資料與SMBJ120A瞬態抑制二極管的作用
DEVICE MARKING CODE 絲印:PG
REVERSE STANDOFF VOLTAGE VRWM (V) 反向對峙電壓:120V
BREAKDOWN VOLTAGE VBR (V) MIN. @ IT 崩潰電壓(最小):133V
BREAKDOWN VOLTAGE VBR (V) MAX. @ IT 崩潰電壓(最大):147V
TEST CURRENT (IT) mA 測試電流:1mA
MAXIMUM CLAMPING VOLTAGE @IPP VC (V) 最大嵌位電壓:193V
PEAK PULSE CURRENT IPP (A) 峰值脈沖電流:3.1A
REVERSE LEAKAGE @ VRWM IR (μA) 反向漏電:1μA

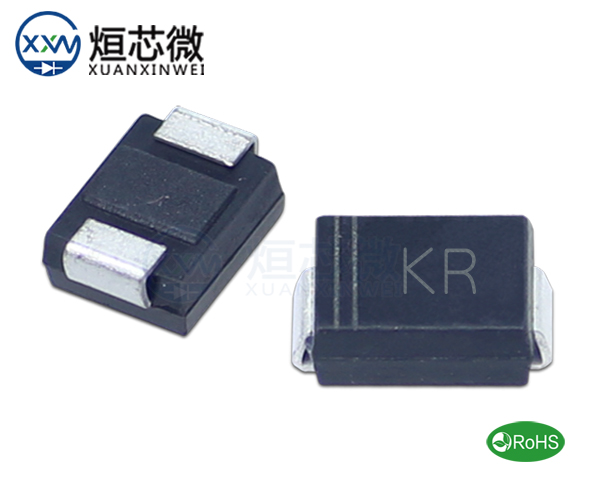

SMBJ120A瞬態抑制二極管封裝為:DO-214AA/SMB
SMBJ120A作用
瞬態電壓鉗位:快速響應: 當電路中出現瞬時高壓(如納秒級的ESD或微秒級的浪涌)時,TVS二極管能在 皮秒至納秒級 內從高阻態切換到低阻態,將電壓鉗位在安全值(鉗位電壓VC),避免后端器件過壓損壞。
能量泄放:吸收浪涌能量: TVS通過導通瞬間的大電流(如數十安培),將瞬態能量通過低阻抗路徑泄放到地,保護敏感元件(如IC、傳感器等)。
極性保護
單向與雙向:
單向TVS管:僅抑制正向瞬態電壓(如直流電源防護),反向瞬態時表現為普通二極管正向導通。
雙向TVS管:可抑制正、負雙向瞬態電壓(如交流信號或差分線防護)。
