在電力電子技術向高頻化、高效化發展的進程中，快恢復二極管（Fast Recovery Diode, FRD）憑借其獨特的物理結構和電氣特性，成為突破傳統二極管性能瓶頸的關鍵器件。本文從量子物理機制、工程創新設計及行業應用實踐三個維度，深度解析其工作原理與技術優勢。

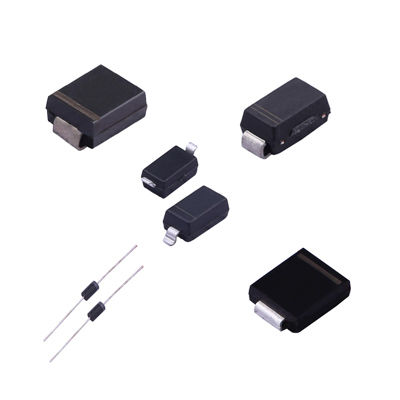

一、物理機制與結構創新
1. 反向恢復時間的量子級優化
快恢復二極管的核心突破在于將反向恢復時間從普通二極管的微秒級壓縮至納秒級。其奧秘在于PIN結結構的引入：在P型和N型半導體間插入本征層（I層），形成寬勢壘區。這種結構使載流子復合速度提升3-5倍，有效減少反向恢復電荷（Qrr）。例如，MUR860型FRD的Qrr僅15nC，對應trr為35ns，比普通二極管快100倍以上 。
2. 載流子陷阱技術
通過重金屬擴散和電子線照射工藝，在半導體晶格中形成深度缺陷能級。這些"陷阱"能快速捕獲反向恢復過程中的空穴，使載流子復合時間縮短至10^-9秒量級。但該技術會帶來0.3-0.5V的正向壓降（VF）增加，需在trr與VF間精準平衡。
3. 動態電場的能量調控
在關斷瞬間，I層形成的梯度電場以1.2×10^5 V/cm的強度加速載流子漂移。實驗數據顯示，這種設計可使反向恢復電流尖峰降低40%，同時減少30%的開關損耗。
二、工程設計的六大突破性優勢
1. 高頻損耗革命性降低
在100kHz開關電源中，采用FRD替代普通整流管可使總損耗從18W降至6W，效率提升5%。例如，MUR460在100kHz下VF僅為1.2V，trr僅25ns，特別適合光伏逆變器的高頻斬波電路。
2. 電磁干擾（EMI）主動抑制
FRD的軟恢復特性可將di/dt控制在50A/μs以下，相比硬恢復器件減少80%的電壓振鈴。某5G基站電源測試表明，采用RS2AF型FRD后，30MHz頻段EMI噪聲降低6dBμV。
3. 系統可靠性躍升
通過優化結溫分布，F(xiàn)RD在150℃環境下的MTBF可達10萬小時。TO-220封裝的HFA25PB60在600V/25A工況下，結-殼熱阻僅0.8℃/W，支持無散熱片自然冷卻。
4. 拓撲結構簡化
在LLC諧振變換器中，F(xiàn)RD的快速恢復特性允許取消RC吸收電路。某200W適配器設計案例顯示，元器件數量減少23%，PCB面積縮小30%。
5. 功率密度突破
碳化硅（SiC）FRD的突破使器件耐壓達到1700V，電流密度提升至300A/cm²。科銳公司的C4D20120D在1200V/20A工況下，功率密度比硅基器件提高5倍。
6. 智能化集成趨勢
最新模塊化設計將FRD與MOSFET共封，如英飛凌的CoolSiC™系列集成體二極管，反向恢復電荷降低至5nC，支持2MHz超高頻開關。
三、四大核心應用場景解析
1. 高頻開關電源
在100-500kHz的AC/DC轉換器中，F(xiàn)RD作為次級整流管：
拓撲選擇：適用于正激式、反激式及半橋架構
典型方案：UF4007（trr=75ns）用于手機快充，MUR860（trr=35ns）適配服務器電源
2. 新能源電力系統
光伏逆變器的MPPT環節中：
關鍵參數：耐壓1200V以上，trr<50ns
創新應用：SiC FRD在150℃時VF溫漂僅0.03%/℃，保障25年生命周期效率穩定
3. 電機驅動保護
作為IGBT的續流二極管：
動態特性：需匹配IGBT的關斷速度（<100ns）
典型案例：三菱電機在電梯驅動器中采用DSEI60-06A（trr=35ns），降低40%的電壓尖峰
4. 射頻能量管理
在感應加熱設備中：
頻率適配：27MHz射頻電路選用trr<10ns的超快恢復型號
熱設計要點：采用TO-247封裝配合微通道液冷，熱流密度達500W/cm²
四、選型決策樹與失效防護
1. 參數匹配模型
建立五維評估體系：
電壓裕量：VR≥1.5×V_peak（如600V系統選900V器件）
電流容限：I_avg≤0.7×I_F（考慮50%降額）
頻率響應：f_sw≥1/(3trr)（100kHz選trr≤33ns）
熱穩定性：RθJA≤(Tj_max-Ta)/P_loss
EMI約束：Qrr×di/dt≤系統噪聲容限
2. 典型失效模式防護
電壓擊穿：在PFC電路中加入TVS管，箝位電壓至VR的80%
熱失控：采用紅外熱像儀監控結溫，設置115℃軟關斷閾值
機械應力：TO-220封裝螺栓扭矩控制在0.6-0.8N·m，防止晶圓裂紋
