電動車控制器，堪稱電動車的 “最強大腦”，其關鍵使命在于精準駕馭電機行為，對電機的啟動、轉速調節以及剎車斷電等操作實施全方位管控。這一精密裝置憑借著繁復的接線布局，構筑起一張高效的神經網絡，使得電動車各個部件之間能夠緊密協作，確保車輛穩定、順暢運行。
一、電動車控制器線路圖及接線方法

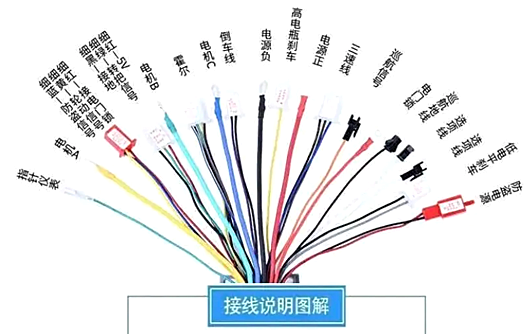

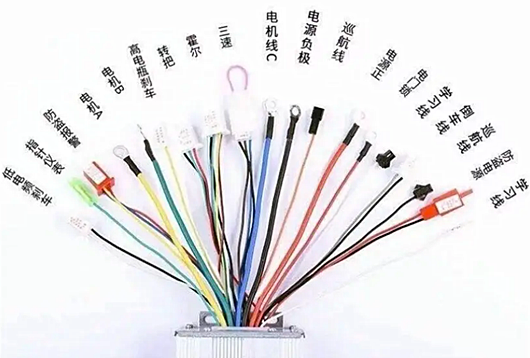

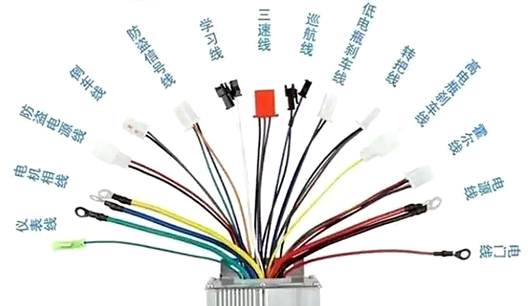

接下來，將為您深度揭秘電動車控制器的接線奧秘。目前市面上廣泛運用的三種主流控制器，涵蓋了轉把線、擋位線、電門鎖線、電機霍爾線等關鍵線路。通過精心繪制的三張接線圖，即使是沒有豐富經驗的初學者，也能夠輕松上手，迅速掌握接線與維修的核心技巧。
（一）電源線與電門鎖線的精準對接
開啟接線之旅的第一步，精準辨別電源的正負極以及電門鎖線至關重要。將萬用表調至直流模式，把負極黑線穩穩連接到電池的負極。隨后，運用萬用表的正極紅線，逐一探測各接線端。若有電壓顯示，且略高于電源電壓的即為正極；而無電壓反應的則為負極。
在確認正負極之后，著手連接控制器的電源線。一般而言，控制器電源線中較粗的紅線代表正極，粗黑線則是負極。完成連接后，旋動鑰匙，此時需再次使用萬用表檢測電源電壓以及電門鎖線的電壓是否處于正常范圍。
（二）轉把線與其他關鍵線路的連接技巧

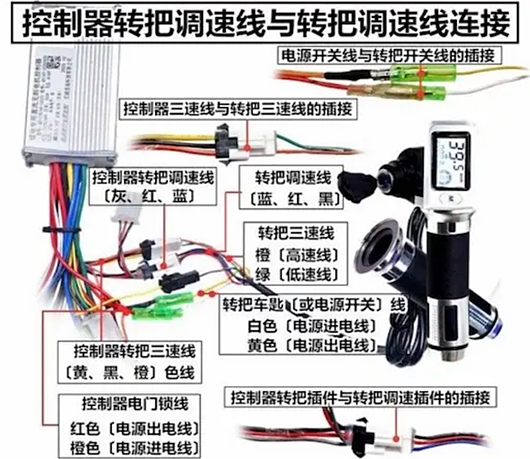

依次連接轉把線、電機霍爾線等其余線路。在連接轉把線時，通常按照顏色編碼進行匹配連接即可順利接通。倘若遇到無法正常運行的情況，很可能是轉把出現故障。這時，可暫時拔掉轉把線，直接連接控制器轉把線的紅線和綠線。若此時電機能夠順暢運轉，則說明轉把存在故障，需及時進行更換處理。
（三）霍爾線的檢測與儀表線的連接要點
霍爾線的檢測相對精細，需在整車帶電的狀態下進行。首先確保各線路及接插件均已妥善連接。將萬用表調至直流電壓 20V 檔位，先確認控制器具備 5V 電源輸出能力。使用黑表筆壓緊霍爾的地線，紅表筆依次觸碰三根信號線。在檢測過程中，輕輕轉動電機，若霍爾正常工作，萬用表會呈現出 0V - 5V 的脈沖電壓變化。倘若某只霍爾無脈沖電壓顯示，則可判定該霍爾元件損壞。
完成霍爾線檢測后，著手連接儀表線。拆開儀表，會發現儀表配備有兩根線，一根連接到防盜接口，另一根則對接控制器的儀表線。通過仔細辨識顏色或借助萬用表測量，能夠精準找出并連接轉把線。
（四）剎車斷電線與自學習功能的完善設置
拆下剎把，便會發現其內置兩根線。剎把本質上是一個常開開關，只需將這兩根線直接連接到控制器的剎車斷電接口即可。

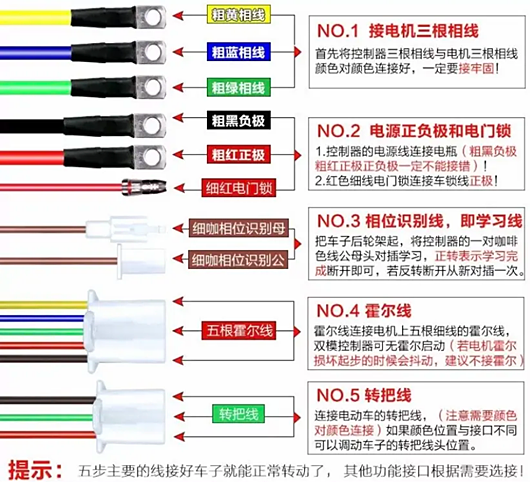

在全部線路連接完畢后，進入自學習功能設置環節。用腳踏撐起整車，確保車輛處于穩定狀態。連接好控制器的學習線，旋開電門鎖，控制器隨即啟動自學習程序。待電機運轉正常后，若發現電機運轉方向與預期相反，可通過調速轉把進行方向調整。調整完成后，斷開學習線連接，整個接線與設置過程便圓滿完成。
電動車控制器憑借其精妙的設計與繁復的接線布局，為電動車的穩定運行提供了堅實的保障。熟練掌握其接線技巧與工作原理，不僅能夠高效完成維修工作，更能深度洞察電動車的運行奧秘。無論是專業維修人員，還是廣大電動車愛好者，深入了解控制器的接線藝術，都將是通往電動車高效駕馭與精準維護的關鍵路徑。
