電動車防盜報警器電路解析
電動車防盜報警器的喇叭驅動電路，核心在于壓電陶瓷蜂鳴片的驅動發聲機制。

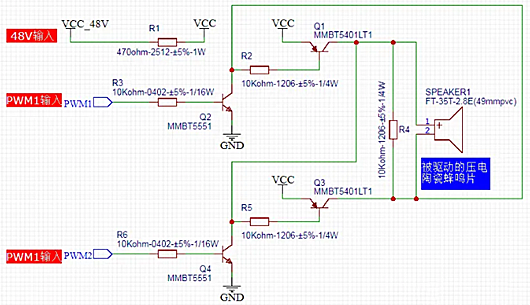

電路圖中，最右側的 SPEAKER1 為壓電陶瓷蜂鳴片，型號是 FT - 35T - 2.8E，配備直徑 49mm 的 PVC 膜。
以輸入電壓 48V 為例進行說明。PWM1 和 PWM2 是兩個關鍵的輸入控制信號，實質上是音頻信號。這兩個信號不能同時處于高電平狀態，否則會導致短路。

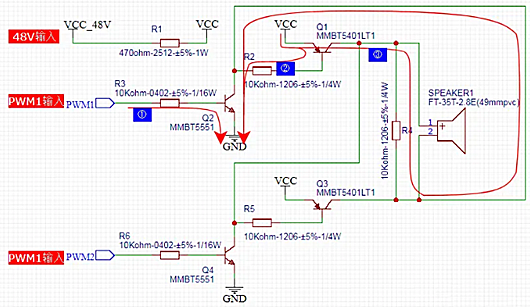

當 PWM1 處于高電平、PWM2 處于低電平時，Q4 和 Q3 不導通，此時蜂鳴片通過 Q2 和 Q1 導通來驅動發聲，導通過程如下：
PWM1 高電平使 Q2 的 be 極正向?qū)ā?/div>
主站蜘蛛池模板：
67194熟妇在线直接进入|
天堂网av2014|
中文字幕精品久久久久人妻红杏1|
一本色道综合久久欧美日韩精品|
狼友福利在线|
亚洲色欲av|
中文字幕亚洲乱码|
久久午夜夜伦鲁鲁片免费无码|
欧美3p视频在线观看|
国产精品ⅴ无码大片在线看|
日韩乱码av|
性欧美丰满熟妇xxxx性|
张家界市|
a级免费视频|
国产精品一区二区AV不卡|
亚洲sm另类一区二区三区|
免费看成人毛片无码视频|
91熟妇|
99中文字幕精品国产|
免费观看欧美一区二区三区|
亚洲老女人区一区二视频|
国产成人刺激视频在线观看|
日韩中文无码人妻|
国产日产欧产精品精乱子|
色综合天天综合网天天狠天天|
人人超碰在线|
女人腿张开让男人桶爽|
人妖毛片|
久久99国内精品自在现线|
日本色天堂|
国产对白老熟女正在播放|
91牛|
蜜臀精品国产高清在线观看|
日韩精品|
无码人妻斩一区二区三区|
亚洲一区二区精品在线播放|
无码精品a∨动漫在线观看|
天堂一区二区|
欧美视频区|
综合久久婷婷综合久久|
内射91|
Q2 導通后，Q1 的 eb 極正向?qū)ā?/div>
Q1 導通，進而驅動壓電陶瓷蜂鳴片發聲。

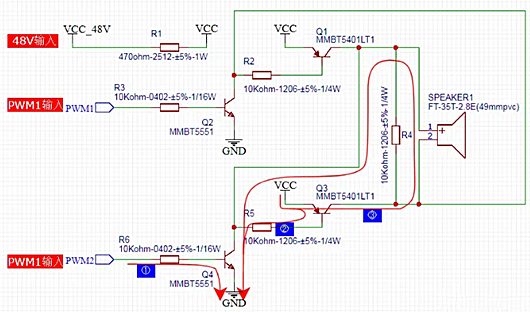

相反地，當 PWM2 為高電平、PWM1 為低電平時，Q2 和 Q1 不導通，蜂鳴片則通過 Q4 和 Q3 導通來驅動發聲，具體過程為：
PWM2 高電平使 Q4 的 be 極正向?qū)ā?/div>
Q4 導通后，Q3 的 be 極正向?qū)ā?/div>
Q3 導通，驅動壓電陶瓷蜂鳴片發聲。

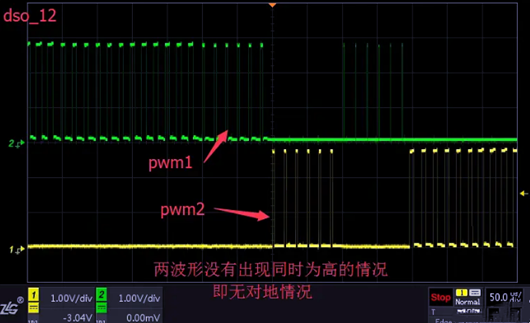

利用示波器測量 PWM1 和 PWM2 的實際控制波形可以發現，兩者不會同時出現高電平。若出現同時高電平的情況，Q1、Q2、Q3、Q4 會同時導通，導致電源 VCC 直接對地短路。

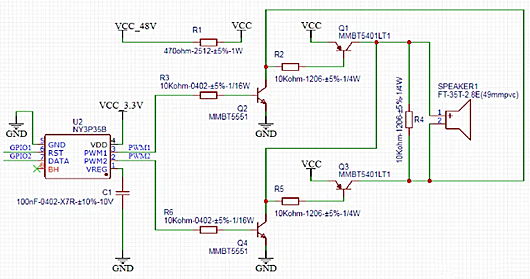

PWM1 和 PWM2 信號可以由語音芯片產生，這里以 NY3P35B 為例進行說明。可以將指定聲音文件燒錄進該芯片，通過 GPIO1 和 GPIO2 兩個信號對語音芯片進行控制。
注意事項
電路圖中已標注各元器件參數，在元器件選型時需特別留意。鑒于電路在較高的 48V 直流電壓下工作，三極管需選用高耐壓型號，其中 NPN 三極管選用 MMBT5551，PNP 三極管選用 MMBT5401LT1。對于需承受高壓的電阻，應選用 1206 封裝，因為 0402 封裝的耐壓性能不足。
