一、電壓電流轉換電路概述

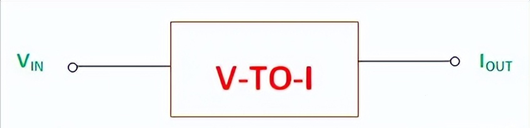

電壓電流轉換電路是一種將電壓信號作為輸入，并產生相應電流輸出的電子電路系統。在探討電壓與電流之間的關系時，歐姆定律是最基礎且關鍵的理論依據，其表達式為：U=I×R

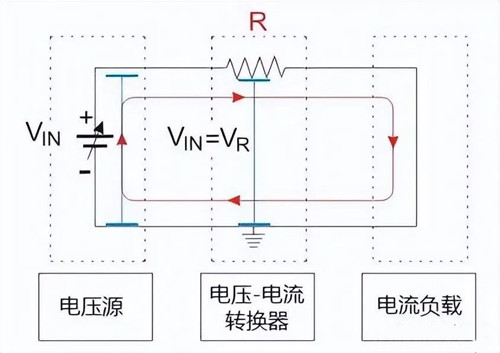

當向固定電阻施加電壓時，電流會流經該電阻。電阻值在很大程度上決定了電壓源電路中的電流強度，基于此原理，簡單的電壓電流轉換器得以實現。例如，一個基礎的電壓電流轉換器結構示意圖如下：

然而，實際情況中，該轉換器的輸出電流不僅受輸入電壓影響，還與所連接負載上的壓降密切相關。其電壓關系可表示為：

VR=VIN−VL

二、電壓電流轉換電路工作原理

電壓電流轉換電路的工作原理是基于歐姆定律和基爾霍夫電路定律。歐姆定律闡述了電流與電阻成正比，電壓與電阻成反比的關系；基爾霍夫電路定律則指出，在一個閉合電路中，電流的代數和為零，電勢差的代數和也為零。

依據功能不同，電壓電流轉換電路可分為電壓轉電流電路和電流轉電壓電路。

（一）電壓轉電流電路

電壓轉電流電路的功能是把電壓信號轉換為電流信號，其本質上是一種放大器電路，廣泛應用于信號源驅動以及傳感器信號放大領域。該電路的核心元件是電阻，當電壓信號加載于電阻兩端時，電阻內部會產生電流，從而實現電壓信號到電流信號的轉換。電阻值的大小直接決定了輸出電流信號的強弱。電流放大器是電壓轉電流電路的一個典型實例，它主要由晶體管或場效應管構成。當輸入電壓信號作用于晶體管或場效應管時，便會產生相應的電流信號，完成電壓轉電流的轉換過程，而電流放大器的增益則取決于晶體管或場效應管的工作狀態。

（二）電流轉電壓電路

電流轉電壓電路的作用是將電流信號轉換為電壓信號，常用于電流信號的測量場景。其核心同樣是電阻，當電流信號流經電阻時，電阻兩端會產生電壓信號，進而實現電流信號到電壓信號的轉換，電阻值的大小影響著輸出電壓信號的高低?；魻杺鞲衅魇请娏鬓D(zhuǎn)電壓電路的典型代表，它是一種基于霍爾效應的電流測量傳感器。當電流信號通過霍爾傳感器時，霍爾元件內部會產生橫向電場，從而在元件兩端形成電壓信號，且該電壓信號的大小與輸入電流信號的大小呈正比關系。
