一、阻抗匹配的概念
阻抗匹配是一種關鍵的電路設計技術，其核心在于通過合理調節電子器件的輸入阻抗和輸出阻抗，使系統達到特定的工作狀態要求。通常，這種要求體現在兩個主要方面：一是實現系統傳輸功率的最大化，二是盡可能降低信號反射對系統性能的影響。
以無線傳輸系統為例，為了確保射頻發射設備與接收天線之間能夠高效地傳輸能量，達到傳輸功率最大化的理想效果，必須對它們之間的阻抗進行精確匹配。
二、阻抗匹配的原理
（一）負載功率調整
假設激勵源已確定，那么負載的功率大小將由阻抗匹配的程度來決定。在理想化的純電阻電路或低頻電路環境中，電感、電容引起的電抗值幾乎可以忽略不計，電路的阻抗主要由電阻構成。

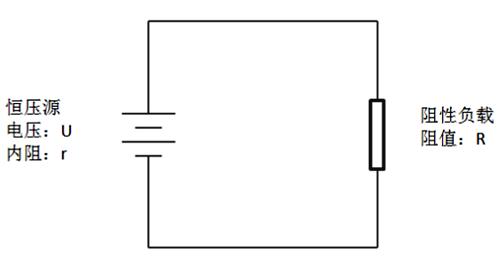

從電路原理圖來看，電流 I 的計算公式為 I = U / (r + R)，其中 U 為電壓，r 為內阻，R 為負載電阻。而負載功率 P 則可以通過公式 P = I²R 來表示。將電流公式代入功率公式，可以推導出當 R = r 時，負載功率 P 達到最大值 Pmax = U² / (4r)。這一原理在電路設計中具有重要的指導意義，用于確定最佳的負載阻抗以實現最大功率傳輸。
（二）抑制信號反射
在光學領域，當光線從空氣射向水中時，由于光導特性差異會產生反射現象。同樣地，在信號傳輸過程中，如果傳輸線的特性阻抗發生突變，也會引發信號反射。在低頻信號傳輸中，由于低頻信號的波長遠大于傳輸線的長度，反射的影響可以忽略不計。

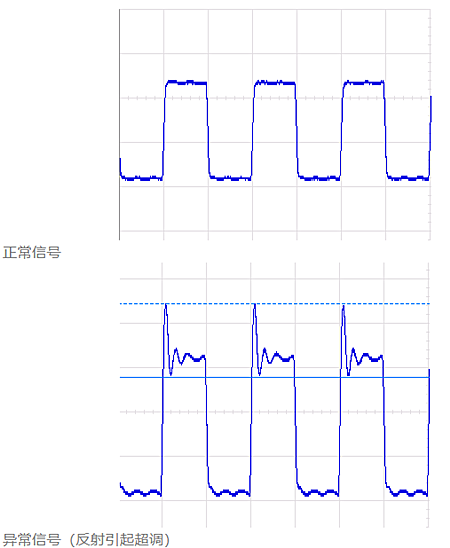

但在高頻領域，情況則大不相同。當信號的波長與傳輸線長度處于同一數量級時，反射信號與原信號相互疊加，容易導致信號失真，影響信號質量。通過阻抗匹配技術，可以使傳輸線的特性阻抗與負載阻抗相匹配，從而有效減少甚至消除高頻信號反射，確保信號的完整性和穩定性。
三、阻抗匹配的作用
最大功率傳輸 ：對信號源和負載進行阻抗匹配，能夠?qū)崿F(xiàn)傳輸功率的最大化，提高能量轉換效率和系統性能。
最小反射損耗 ：匹配阻抗可以顯著降低信號在電路中的反射，減少反射損耗，提高信號質量和傳輸效率，對于保障系統的穩定運行至關重要。
優化系統性能 ：阻抗匹配確保了信號在系統中的穩定傳輸，避免信號失真和性能下降。在射頻和微波系統中，獲得理想的 VSWR（電壓駐波比）也離不開阻抗匹配技術。
四、PCB 場景中的阻抗匹配應用
減少高頻噪聲以及邊沿過沖 ：對于具有陡峭邊沿的信號，其中含有大量的高頻成分，這些高頻成分容易產生輻射干擾，并可能導致信號過沖。在 PCB 設計中，通過串聯電阻與信號線的分布電容以及負載輸入電容等組成 RC 電路，可以有效降低信號邊沿的陡峭程度，從而減少高頻噪聲和邊沿過沖現象。
減少高頻反射以及自激振蕩 ：當信號頻率較高時，信號波長變短，如果波長與傳輸線長度相當，反射信號疊加在原信號上會改變原信號的形狀，甚至引發自激振蕩。在 PCB 板內，對于低頻信號的走線可以通過直接連通的方式處理，通常不需要添加串行匹配電阻。但對于高頻信號，為避免反射和自激振蕩，必須考慮阻抗匹配措施。
五、并行阻抗匹配
并行阻抗匹配，又稱為 “終端阻抗匹配”，在輸入 / 輸出接口端應用較為廣泛，主要用于實現與傳輸電纜的阻抗匹配。例如，在 LVDS 與 RS422/485 系統中，使用 5 類雙絞線的輸入端匹配電阻一般為 100 - 120Ω；對于視頻信號，使用同軸電纜的匹配電阻為 75Ω 或 50Ω，而使用扁平電纜則為 300Ω。并行匹配電阻的阻值主要取決于傳輸電纜的介質特性，與電纜長度無關，其主要作用在于防止信號反射和減少自激振蕩，確保信號傳輸?shù)目煽啃浴?/div>
六、低頻和高頻場景的區別
在信號傳輸過程中，傳輸線特性阻抗的突變可能導致反射現象。由于波長與頻率成反比，低頻信號的波長遠大于傳輸線長度，因此在低頻電路中，阻抗匹配與否對系統性能的影響相對較小，通常不需要進行精確的阻抗匹配處理。然而，在高頻領域，當信號波長與傳輸線長度處于同一數量級時，反射信號與原信號的相互作用會顯著影響信號質量。因此，高頻電路必須進行阻抗匹配，以有效減少和消除高頻信號反射，保證系統的正常運行。
七、阻抗匹配基本原理的深入剖析
阻抗匹配旨在使微波電路或系統中的反射盡可能減小，讓載行波盡量接近理想行波狀態。根據匹配對象和目的的不同，阻抗匹配主要分為兩大類：
負載與傳輸線之間的阻抗匹配 ：通過接入匹配裝置，使負載的輸入阻抗與傳輸線的特性阻抗相等，從而實現負載端無反射，確保信號能量的高效傳輸。
信號源與傳輸線之間的匹配 ：這又分為兩種情況：
使信號源無反射 ：在信號源與傳輸線之間接入匹配裝置，調整信號源的輸出阻抗，使其與傳輸線的特性阻抗相匹配，從而消除信號源處的反射，提高信號傳輸效率。
信號源共軛匹配 ：在信號源與被匹配電路之間接入匹配裝置，使信號源在該電路中實現共軛匹配，這種匹配方式主要用于有源電路設計，能夠充分利用信號源的能量輸出，實現最佳的電路性能。
