    集成電路常用封裝,常見封裝形式介紹
    集成電路封裝是將精密半導體元件(芯片)穩固地封裝在特定材料(如陶瓷、塑料)外殼內的關鍵工藝。其主要功能是為核心芯片提供堅固的物理保護屏障,使其免受機械沖擊、環境腐蝕污染以及潛在靜電損傷的威脅。同時,封裝體搭載精密的電氣互連結構(如引腳、焊球),實現芯片內部電路與外部印刷電路板(PCB)之間可靠的電信號傳輸和電源連接。先進的封裝技術還能有效管理芯片工作產生的熱量,確保其穩定運行。
    主流集成電路封裝形式詳解
    根據引腳布局、尺寸、工藝及應用場景,集成電路封裝擁有多種成熟形式:
    雙列直插式封裝 (Dual In-line Package, DIP)
    集成電路常用封裝
    結構與特點: 封裝體兩側平行排列兩行引腳,是最早普及的直插式封裝形式。具有引腳間距標準(通常為2.54mm或1.27mm)、結構直觀、易于手工焊接和插拔的特點。
    應用場景: 曾廣泛用于各類中小規模集成電路(IC)。器件可通過專用底座安裝,或直接插入PCB上對應幾何排列的插孔中進行焊接。
    局限性: 封裝體積相對較大,引腳密度低,不適用于高密度或高速電路設計。隨著表面貼裝技術的發展,其應用范圍已顯著縮小。
    小外形集成電路封裝 (Small Outline Integrated Circuit, SOIC)
    結構與特點: DIP封裝的小型化表面貼裝(SMT)衍生形式。兩側引腳平行排列成單行,封裝高度和引腳間距均顯著減小。
    應用場景: 廣泛用于各類通用性IC,是當前主流的表面貼裝封裝之一。其緊湊尺寸適用于空間受限的應用。
    衍生發展: 基于SOIC的技術迭代產生了更小尺寸的封裝變體,例如縮小型小外形封裝(SSOP)和薄縮小型小外形封裝(TSSOP)。

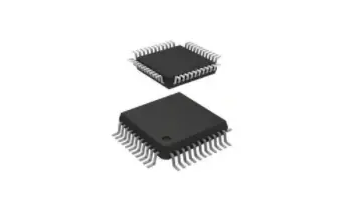

    四側引腳扁平封裝 (Quad Flat Package, QFP)
    集成電路常用封裝
    結構與特點: 封裝體四邊均設有引腳,引腳通常呈“海鷗翼”(Gull Wing)狀向外平伸。具有較高的引腳密度(引腳間距常見0.8mm, 0.65mm, 0.5mm等)。
    應用場景: 專為滿足大規模(LSI)及超大規模集成電路(VLSI)高I/O引腳數量需求而設計,廣泛應用于微處理器、微控制器、復雜邏輯器件等。
    技術演進: 衍生出更薄(TQFP)、塑料(PQFP)等改進型號,以及引腳更細密的薄小外形封裝(TSOP)。

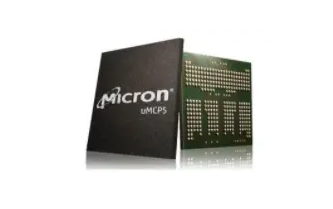

    球柵陣列封裝 (Ball Grid Array, BGA)
    集成電路常用封裝
    結構與特點: 封裝體底部以陣列形式分布錫球作為電氣互連點。顯著提升了單位面積的I/O引腳密度(焊球間距常見1.27mm, 1.0mm, 0.8mm, 0.5mm)。
    核心優勢:
    高密度互連: 滿足超大規模集成電路對極高引腳數的需求。
    優異電性能: 縮短內部引線長度,減小電感與電容,提升高頻信號完整性。
    高效散熱: 芯片產生的熱量可通過封裝基板及底部焊球更直接地傳導至PCB散熱層。
    應用場景: 是大規模、高速集成電路(如CPU、GPU、FPGA、高速通信芯片)的首選封裝方案之一。
    工藝考量: 裝配需依賴專業的表面貼裝技術(SMT)和回流焊設備,對焊接工藝要求高,目檢難度大,通常需X光檢測。

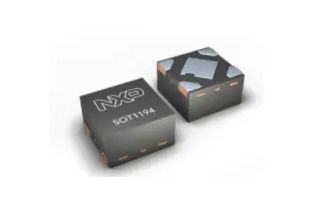

    芯片尺寸封裝 / 晶圓級芯片尺寸封裝 (Chip Scale Package / Wafer-Level Chip Scale Package, CSP/WLCSP)
    集成電路常用封裝
    結構與特點: 封裝體尺寸接近或略大于裸芯片本身(通常規定不超過芯片面積的1.2倍),是目前體積最小、厚度最薄的先進封裝形式之一。可直接將芯片有源面通過凸點(Bump)倒裝焊(Flip-Chip)連接到PCB上,或采用扇出(Fan-Out)等先進互連技術。
    核心優勢:
    極致小型化: 最大限度節省PCB空間。
    高I/O密度: 在極小面積內實現高數量互連。
    性能優化: 更短的互連路徑有助于提升電性能和降低功耗。
    應用場景: 廣泛應用于對空間和重量極為敏感的便攜式、微型化電子設備,如智能手機核心芯片、可穿戴設備、物聯網傳感器、存儲器模塊等。
