一、單相橋式整流電路

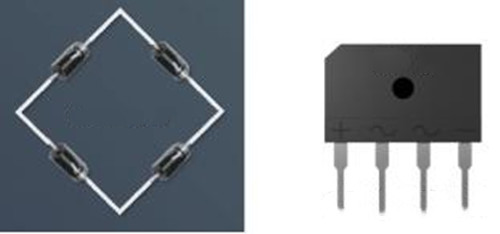

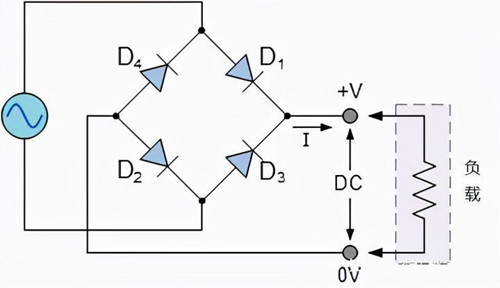

單相橋式整流電路由四個二極管以閉環 “橋” 配置相連構成，用于生成所需輸出。整流橋可以是四個獨立二極管組成，也可由半導體材料集成制成整流橋元件。其電路圖如下：
單個次級繞組連接至二極管橋網絡一側，負載接于另一側，工作原理如下：

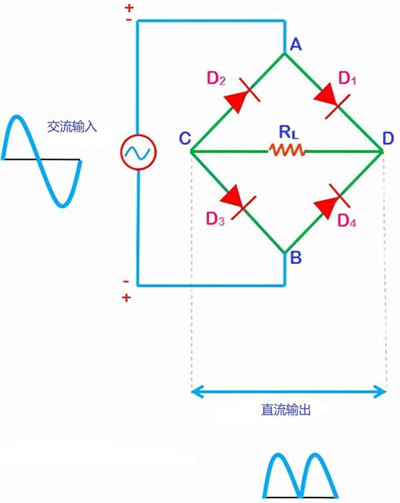

在輸入交流波形正半周時，D1 和 D2 正向偏置，D3 和 D4 反向偏置。當電壓超二極管 D1 和 D2 閾值電平，二者導通，負載電流沿特定路徑流動，如圖紅線所示。
在正半周，D3、D2 正向偏置，相當于閉合開關；D1、D4 反向偏置，相當于斷開開關，輸出正半周電壓。
在負半周，D1、D4 正向偏置，相當于閉合開關；D3、D2 反向偏置，相當于斷開開關，輸出同樣為正半周電壓。
二、三相橋式整流電路

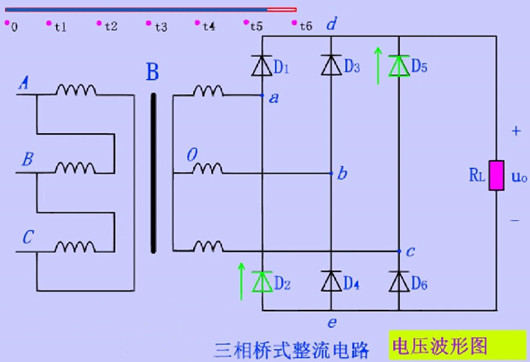

三相橋式整流電路由六個整流二極管及三相整流變壓器組成，三相變壓器原邊常接成三角形，副邊接成星型，具體如下圖：
變壓器副邊三相電壓 UA、UB、UC 按正弦規律變化，相位互差 120 度，三相橋式整流電阻負載時 UL 波形如圖所示。

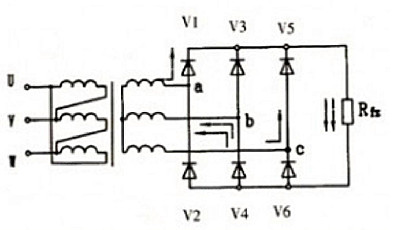

其特點是任一時刻僅一組兩只二極管導通，電流從電位最高相出發，經 V1、V3、V5 中某一個流過負載，再經 V2、V4、V6 中某一個流回電位最低相，其余二極管截止。
例如，0～t 時間段，uC 最高，uB 最低，電流路徑為 C→V5→Rfz→V4→b；t1～t2 期間 uA 最高，uB 最低，電流路徑為 a→V1→Rfz→V4→b，依此類推可得不同時間段二極管導通次序及負載電壓波形。
經數學分析，三相橋式整流電路負載電壓、電流平均值可通過公式計算得出。六個二極管分三組輪流導通截止，每個二極管平均電流 Iv=1/3IfZ，所承受最大反向電壓為變壓器副邊線電壓（√3U2）最大值。
