一、RC 正弦波振蕩器概述
RC 正弦波振蕩器作為一種常見的電子振蕩電路，巧妙地借助電阻（R）與電容（C）元件的相移特性來產生振蕩信號。在信號傳輸過程中，電容器的電流相較于電壓超前 90°，而電阻的電壓與電流則保持同相位。當多個 RC 網絡串聯時，能夠在輸出與輸入之間形成 180° 的相位差，進而構建起正反饋機制，驅動電路持續振蕩，為電子系統提供穩定的信號源。
二、RC 正弦波振蕩器的關鍵組成部分
放大器 ：作為信號放大的核心部件，運算放大器常被應用于 RC 正弦波振蕩器中。例如，LM124 或 LM324 等型號的運算放大器憑借其優異的性能，能夠有效地對微弱的振蕩信號進行放大，確保信號具備足夠的幅度以滿足電路的正常運行需求。
反饋網絡 ：反饋網絡堪稱 RC 振蕩器的 “心臟”，主要由多個 RC 級構成。每個 RC 級能夠提供一定的相位偏移，當多個 RC 級串聯時，可累積產生出振蕩所需的 180° 相移，從而實現自激振蕩。該網絡不僅決定了信號的相位關系，還對振蕩頻率的穩定性產生關鍵影響。
選頻網絡 ：選頻網絡的作用在于精準地選擇振蕩器的工作頻率。在 RC 振蕩器架構中，通過合理配置電阻和電容的參數，便能構建出具有特定頻率特性的選頻網絡。它如同一個 “頻率守門員”，只允許特定頻率的信號順利通過并維持振蕩，而濾除其他非期望頻率的信號，保障振蕩器的單一頻率穩定輸出。
穩幅環節 ：為了維持振蕩幅度的穩定，防止因外界干擾或電路元件參數波動導致振幅過大或過小，RC 正弦波振蕩器必須配備穩幅環節。通過采用諸如二極管限幅、熱敏電阻等穩幅措施，能夠自動調節振蕩幅度，確保振蕩信號在穩定可靠的幅度范圍內持續輸出，為后續電路或負載提供穩定的信號源。
三、RC 正弦波振蕩器工作原理
RC 振蕩器的工作原理基于 RC 網絡所提供的關鍵相移特性。具體而言，RC 網絡能夠?yàn)轫憫?yīng)信號引入相移，而這一相移是實現振蕩的必備條件。
RC 振蕩器以其出色的頻率穩定性而著稱，能夠?yàn)楦黝愗?fù)載輸出高純度的正弦波信號。在單個電阻電容網絡中，輸出電壓會相對于輸入電壓超前一定角度（小于 90°）。而在理想的單極 RC 網絡中，理論上可產生最大 90° 的相移。然而，由于振蕩發生需要 180° 的相移，因此在 RC 振蕩器的實際設計中，至少需要運用兩個單極網絡來協同實現這一目標。

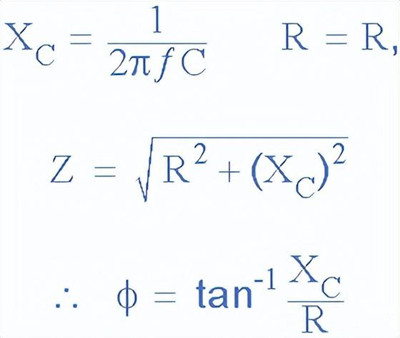

在實際電路中，由于每個 RC 級較難精準地實現 90° 相移，因此需要采用更多級聯的 RC 級來獲取所需的振蕩頻率。電路中實際相移量的大小取決于電阻（R）和電容（C）的參數值。在選定的振蕩頻率下，相位角（φ）可通過以下公式進行計算：
2、RC 相位角
其中，XC 為電容的容抗，R 為電阻的阻值，而 f 為信號的頻率。
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹

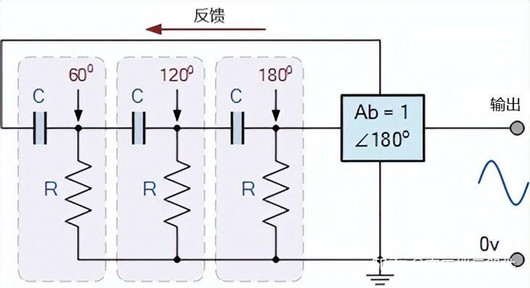

如果三級 RC 相移網絡作為反饋網絡連接在放大器電路的輸出和輸入之間，則產生所需再生反饋的總相移為：3 x 60 °+ 180 °= 360 ° = 0 °。如下圖所示。

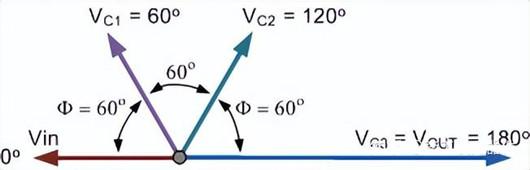

三個 RC 級級聯在一起以獲得穩定振蕩頻率所需的斜率。當每級相移為-60°時，反饋回路相移為-180 °。這發生在jω = 2pi? = 1/1.732RC為 ( tan 60 °= 1.732 ) 時。

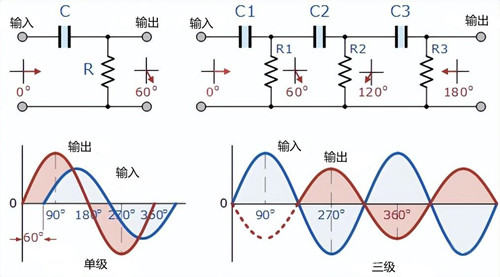

然后，要在 RC 振蕩器電路中實現所需的相移，就要使用多個 RC 相移網絡。
