電源管理解析,電源管理芯片工作原理介紹
電源管理概述
電源管理在電子設備中扮演著至關重要的角色。它通過對電源的有效管理和控制，不僅能夠?qū)崿F(xiàn)能源的節約，提高能源利用效率，還能延長電池壽命，降低能源消耗，增強設備的穩定性和可靠性。
提高能源利用效率
通過對電源的有效管理和控制，可以減少能源的浪費，提高能源的利用效率。
延長電池壽命
對于移動設備，如筆記本電腦、手機等，電源管理可以有效地延長電池的使用壽命，減少更換電池的頻率。
降低能源消耗
通過優化電源管理策略，可以降低設備的能源消耗，減少環境污染和能源浪費。
增強設備的穩定性和可靠性
對電子設備進行有效的電源管理，可以降低設備的溫度和電壓波動，增強設備的穩定性和可靠性，減少設備故障的概率。
電源管理芯片原理
電源管理芯片廣泛應用于消費電子、通信設備、工業控制、汽車電子及新能源等領域。
主要功能
電壓調節 ：如 LDO（低壓差穩壓器），用于將輸入電壓轉換為穩定的輸出電壓。
DC-DC 轉換 ：包括升壓（Boost）、降壓（Buck）和升降壓（Boost-Buck），用于調整電壓以適應不同負載的需求。
LED 和電機驅動 ：用于驅動 LED 燈和電機，提高系統的響應速度和效率。
電池充電管理 ：負責電池的充放電管理，確保電池的安全和壽命。
其他功能 ：如 AC/DC 轉換器、FPC（功率因數校正）、Gate Driver IC 等。
工作原理
電壓與電流的動態調控
DC-DC 轉換器 ：通過調整開關管的通斷時間（占空比），將輸入電壓轉換為設備所需的穩定輸出電壓或電流。例如，當負載增加時，PMIC 會提高開關頻率或占空比，以增加輸出功率；反之則降低以節省能耗。
PWM（脈寬調制）技術 ：通過改變脈沖寬度控制開關管的導通時間，實現電壓或電流的精細調節。例如，當輸出電壓高于設定值時，PWM 比較器會減少脈沖寬度，從而降低輸出功率。
多級保護機制
過流 / 過壓 / 短路保護 ：通過監測輸出電流、電壓及溫度等參數，一旦檢測到異常（如電流過大或溫度過高），PMIC 會立即切斷電源或降低功率，防止設備損壞。
電池管理 ：支持充電狀態監測（如電壓、溫度）、智能充電策略（涓流 - 恒流 - 恒壓三階段充電）及電池壽命延長技術（如溫度調節充電電流），確保電池安全與續航。
通信與系統協同
主控交互 ：通過 I2C、SPI 等接口與 CPU 或主控芯片通信，根據系統指令動態調整電源參數（如調整輸出電壓、啟動順序等）。
啟動時序控制 ：在設備啟動過程中按順序激活各電源模塊，確保系統穩定運行。例如，某些 PMIC 需通過 I2C 配置初始參數后再供電。

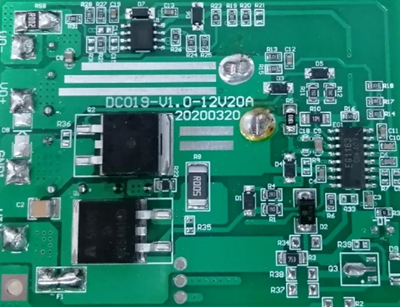

電源管理芯片中的 MOS 管
MOS 管在電源管理芯片中發揮著重要作用。其具有高輸入阻抗、低噪聲、低失真、大信號增益等優點。在電源管理芯片中，MOS 管主要承擔高頻開關、電壓調節和功率控制功能，廣泛應用于 DC-DC 轉換器、同步整流、功率因數校正（PFC）等核心模塊。
