MOS 管作為一種關鍵的半導體器件，其封裝形式對性能和應用起著至關重要的作用。DFN（Dual Flat No-lead）封裝作為 MOS 管的一種常見封裝形式，具有獨特的優勢和廣泛的應用場景。
一、DFN 封裝概述

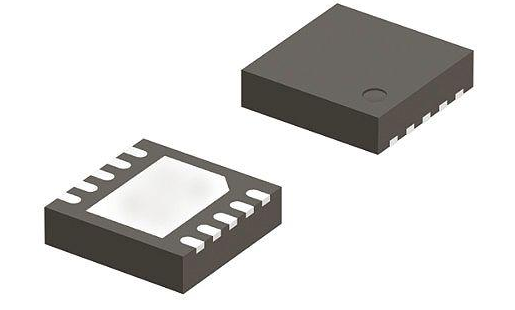

DFN 封裝是一種無引腳的封裝形式，采用雙邊或方形扁平無鉛設計，僅在封裝兩側設有焊盤。其中，DFN8 表示該封裝具有 8 個焊盤。這種封裝形式的主體尺寸長度通常在 2-7mm 之間，焊盤間距一般為 0.5-0.95mm。其靈活性高，適用于集成電路芯片的封裝，能夠為芯片提供支撐、保護和冷卻功能，同時實現電氣連接和隔離，確保 MOS 器件與其他元件構成完整電路，對供電系統的穩壓作用不可或缺。
與常見的 SOT-23 和 TO-252 封裝相比，DFN 封裝的體積介于兩者之間，略大于 SOT-23 但小于 TO-252。通常在低壓以及 30A 以下的中壓 MOS 管中得到應用。憑借產品體積小的優勢，DFN 封裝主要適用于 DC 小功率電流環境，滿足現代電子產品對小型化、高性能的需求。
二、DFN 封裝的性能特點
（一）尺寸優勢
DFN 封裝具有較小的封裝尺寸，且為無引線封裝形式。這使得在相同的封裝面積下能夠容納更多的引腳，從而實現更高的集成度。在電子產品日益追求微型化的今天，這一特點顯得尤為突出，可有效節省空間，為產品的輕薄化設計提供有力支持，同時也有助于提升產品的整體性能。
（二）散熱性能
DFN 封裝的底部直接與 PCB 板焊接，這種結構設計有利于熱量的傳導。通過將芯片產生的熱量高效地傳遞到 PCB 板上，能夠顯著提高散熱效率。對于集成電路芯片而言，良好的散熱性能至關重要，可以有效降低芯片溫度，進而提高芯片的穩定性和可靠性，延長其使用壽命，確保電子設備在長期運行過程中保持良好的工作狀態。
（三）電氣性能
由于 DFN 封裝底部與 PCB 板直接焊接，大幅縮短了引腳長度，從而有效降低了引腳的電阻和電感。這有助于減小信號傳輸過程中的延遲和損耗，提高信號傳輸?shù)姆€(wěn)定性和可靠性。在高速信號處理和高精度電路設計中，優質的電氣性能對于保證電路的正常運行和信號的準確傳輸具有決定性的意義。
（四）焊接性能
DFN 封裝具有良好的焊接性能，能夠確保芯片與 PCB 板之間的牢固連接。這不僅有助于提高生產過程中的焊接質量和效率，還能增強產品在實際使用中的抗振動和抗沖擊能力，進一步提升產品的整體質量。
三、DFN 封裝尺寸及參數
DFN 封裝并無統一尺寸，其長寬常見的范圍為 2mm 至 8mm，具體尺寸因制造商和產品型號而異。高度方面，普遍較薄，多數型號的高度在 1mm 左右，這種薄型設計有利于實現緊湊的電子設備設計，滿足不同應用場景對空間的嚴格要求。
（一）焊盤間距
DFN 封裝的焊盤間距通常在 0.5mm 至 0.95mm 之間。合適的焊盤間距能夠確保高密度電路布局的可行性，同時保證焊接過程的可靠性和穩定性，避免因間距過小導致的焊接短路等問題，為復雜的電路設計提供支持。
（二）散熱設計
為了進一步提升散熱性能，部分 DFN 封裝采用了底部外露焊盤設計。這種設計能夠增強熱傳導效率，滿足一些對散熱要求較高的器件的需求。例如，在一些大功率器件中，通過底部外露焊盤可以更有效地將熱量散發出去，確保器件在高功率運行時的穩定性。
（三）具體示例
3mm×3mm ：以 Analog Devices 的 8 引腳 DFN 封裝為例，其詳細尺寸包括焊盤間距 0.5mm 等參數，適用于多種電子設備中的集成電路芯片封裝。
2mm×2mm ：WCH 的 CH 系列 IC 采用了這種緊湊的 DFN 封裝設計，能夠在有限的空間內實現復雜的功能，特別適用于空間受限的場景，如小型可穿戴設備和物聯網傳感器等。
8mm×8mm ：某些大功率器件為了優化散熱性能，采用了較大尺寸的 DFN8×8 封裝。例如，國產 SiC 二極管的 DFN8×8 封裝，能夠在保證散熱效果的同時，滿足大功率應用的需求。
